Demontaż suszarki bębnowej o masie 9 ton z betonowego cokołu

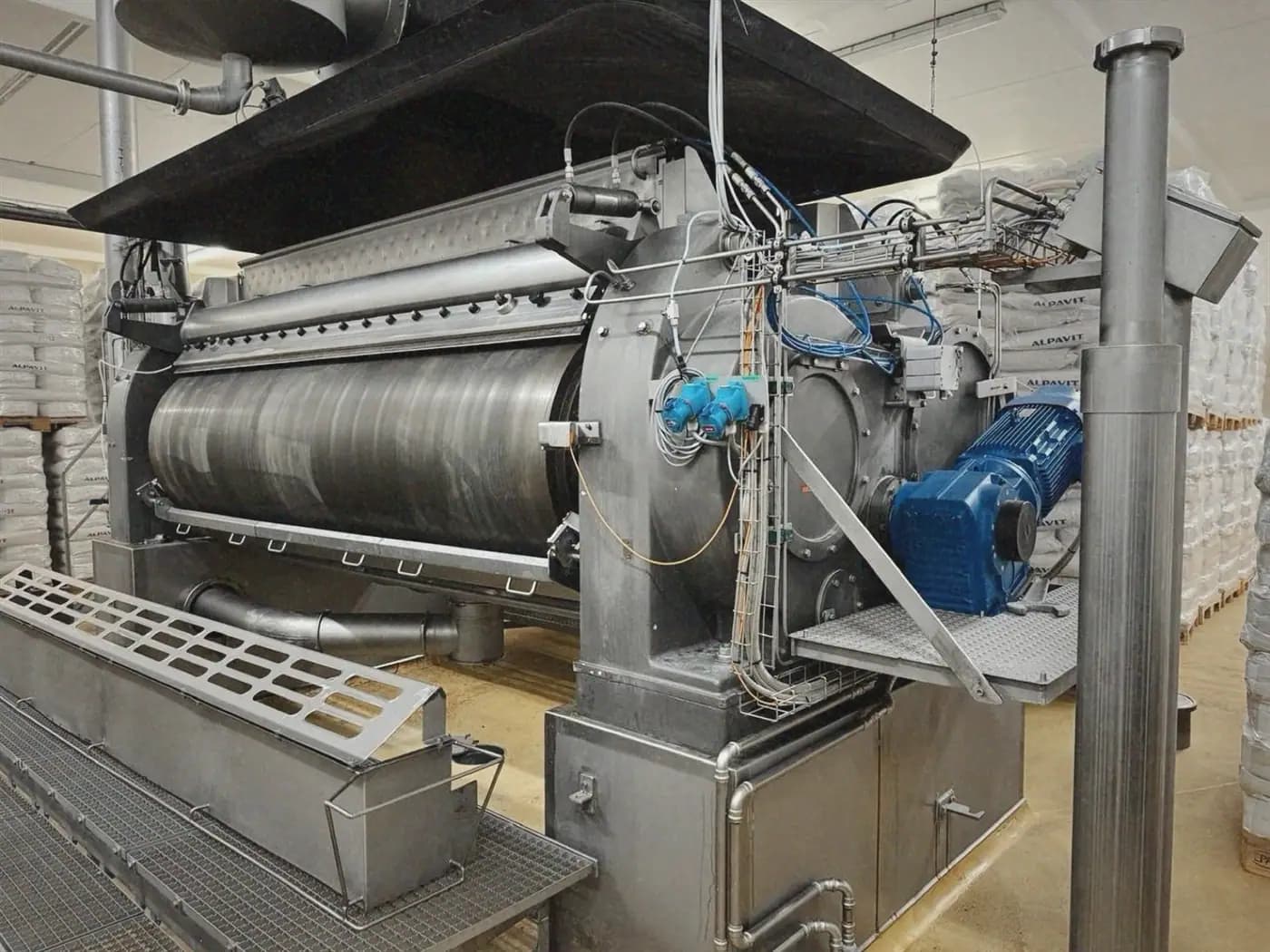

Demontaż, znakowanie, pakowanie i załadunek dwubębnowej suszarki wraz z peryferiami w zakładzie produkcji serów — masa głównego zespołu wynosi ~9 t nawet po rozłożeniu. Bez możliwości podjazdu wózkiem widłowym opuściliśmy urządzenie z 1 m betonowego cokołu na czterech wciągnikach elektrycznych i wynieśliśmy je przez otwierany otwór dachowy.
W skrócie
Klient
Poufne — producent serów
Branża
Przetwórstwo spożywcze / mleczarstwo
Lokalizacja
Niemcy
Usługa
Demontaż, znakowanie i załadunek
~9 t główny zespół · demontaż z 1 m cokołu bez wózka widłowego · wyniesienie przez dach · dźwig 60 t · 3 specjalistów · 7 dni
Wyzwanie

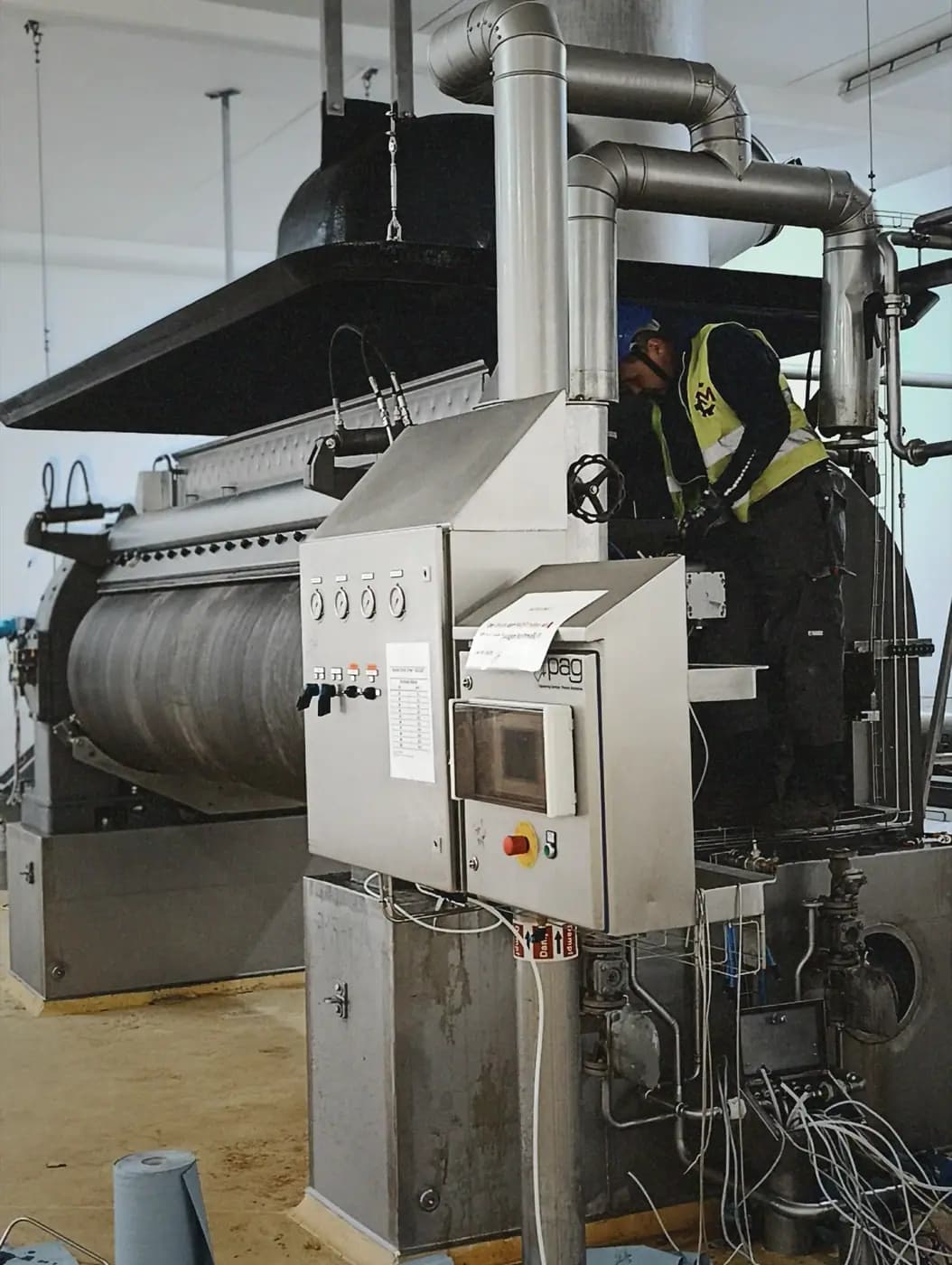

Linia dwubębnowej suszarki miała zostać zdemontowana, oznakowana, zapakowana i załadowana — jednak maszyna stała na betonowych belkach na wysokości około metra, do której wózek widłowy po prostu nie mógł dotrzeć, a główny zespół ważył ~9 t nawet po rozebraniu.

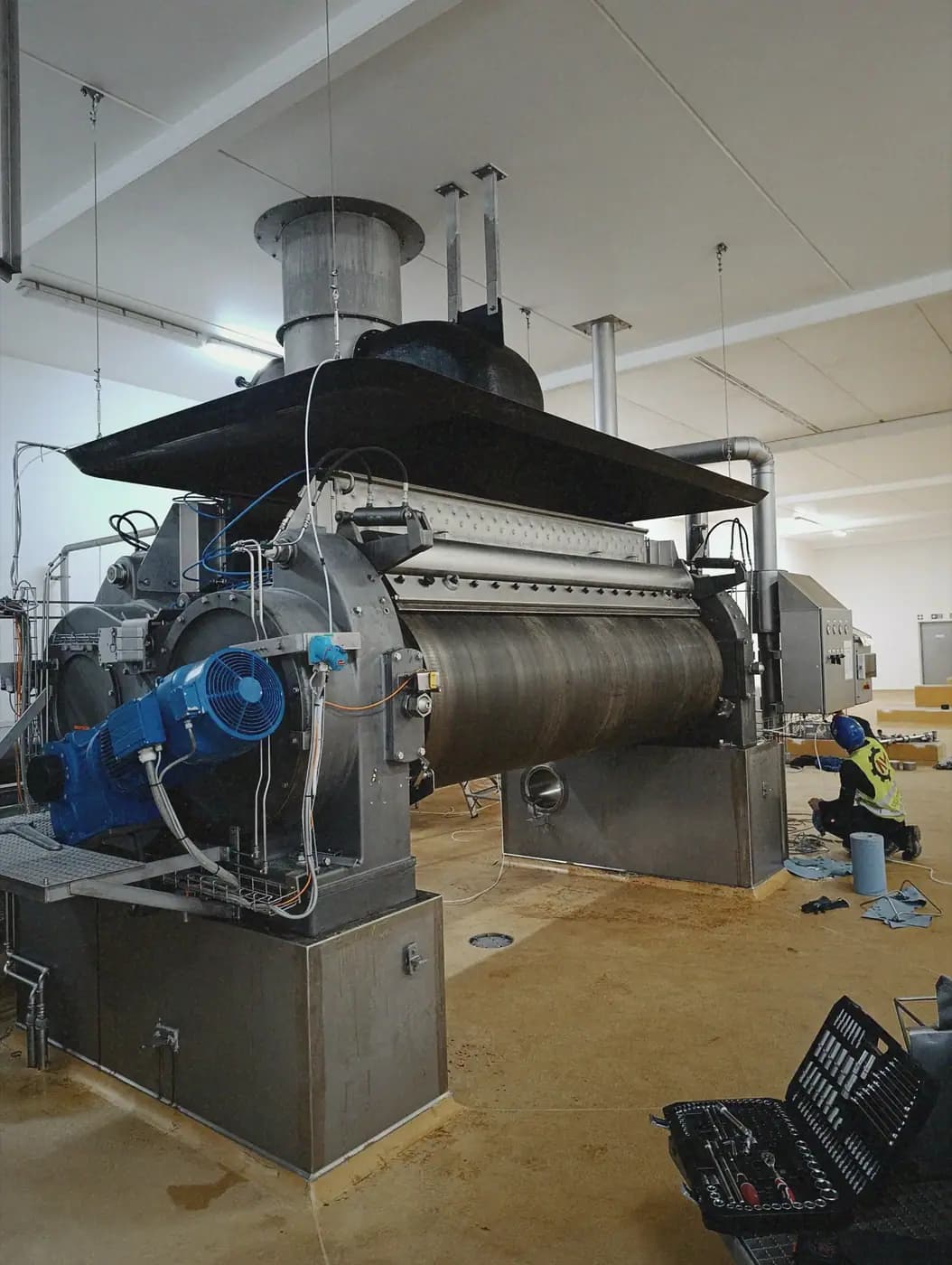

- Zespół bębnowy spoczywał na ~1 m betonowych belkach bez dostępu wózka widłowego.
- Główny zespół waży ~9 t nawet po demontażu.
- Wszystko musiało być precyzyjnie oznakowane, aby umożliwić późniejszy ponowny montaż linii.
Nasze podejście
- 1
Wizja lokalna i plan
Pomiary, ocena dróg wyniesienia i opracowanie schematu demontażu.
- 2
Inżynieria i takielunek
Lewarki, wózki transportowe i cztery wciągniki elektryczne 2,5 t do opuszczenia maszyny z betonowych belek bez użycia wózka widłowego.
- 3
Demontaż

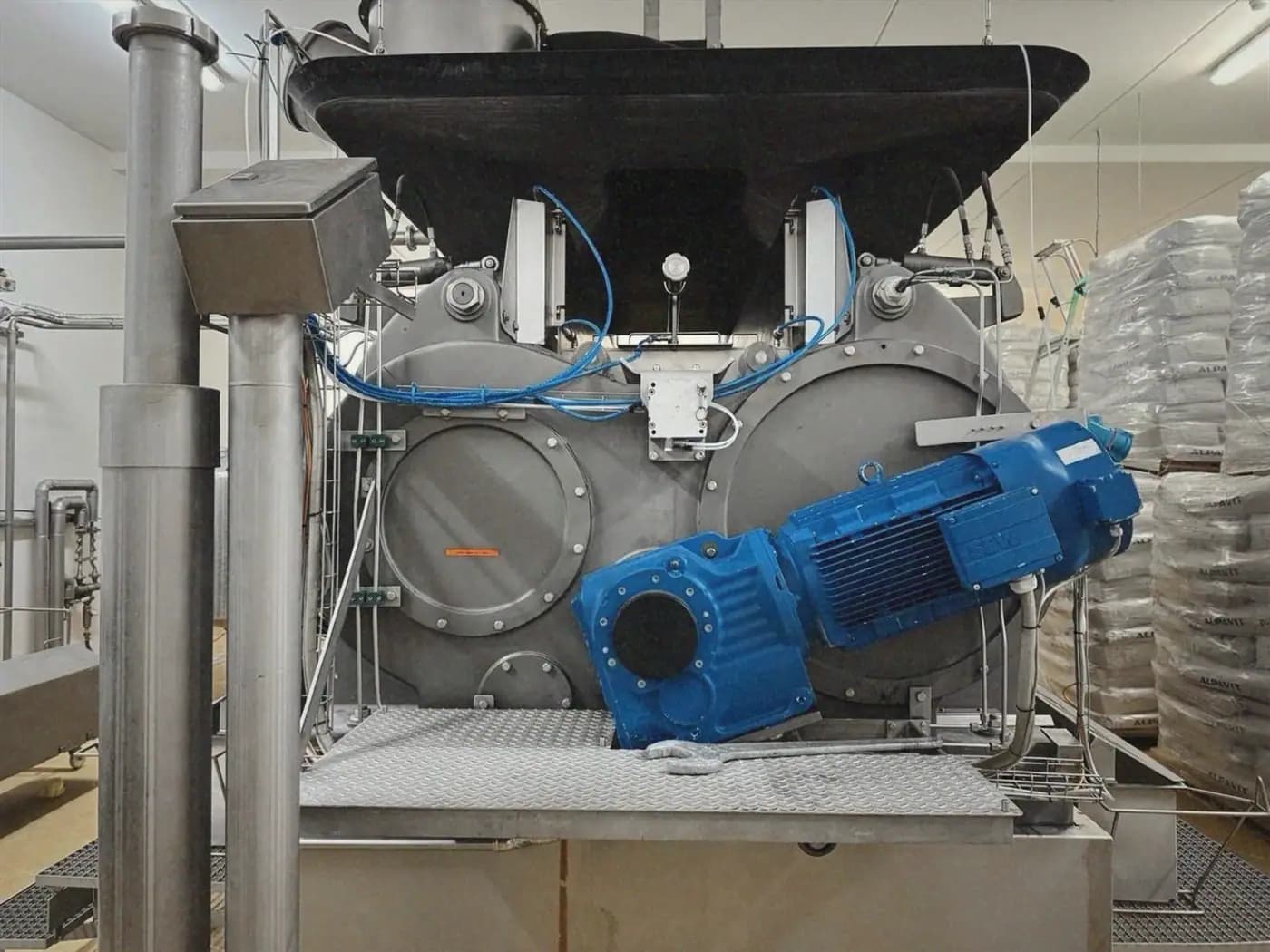

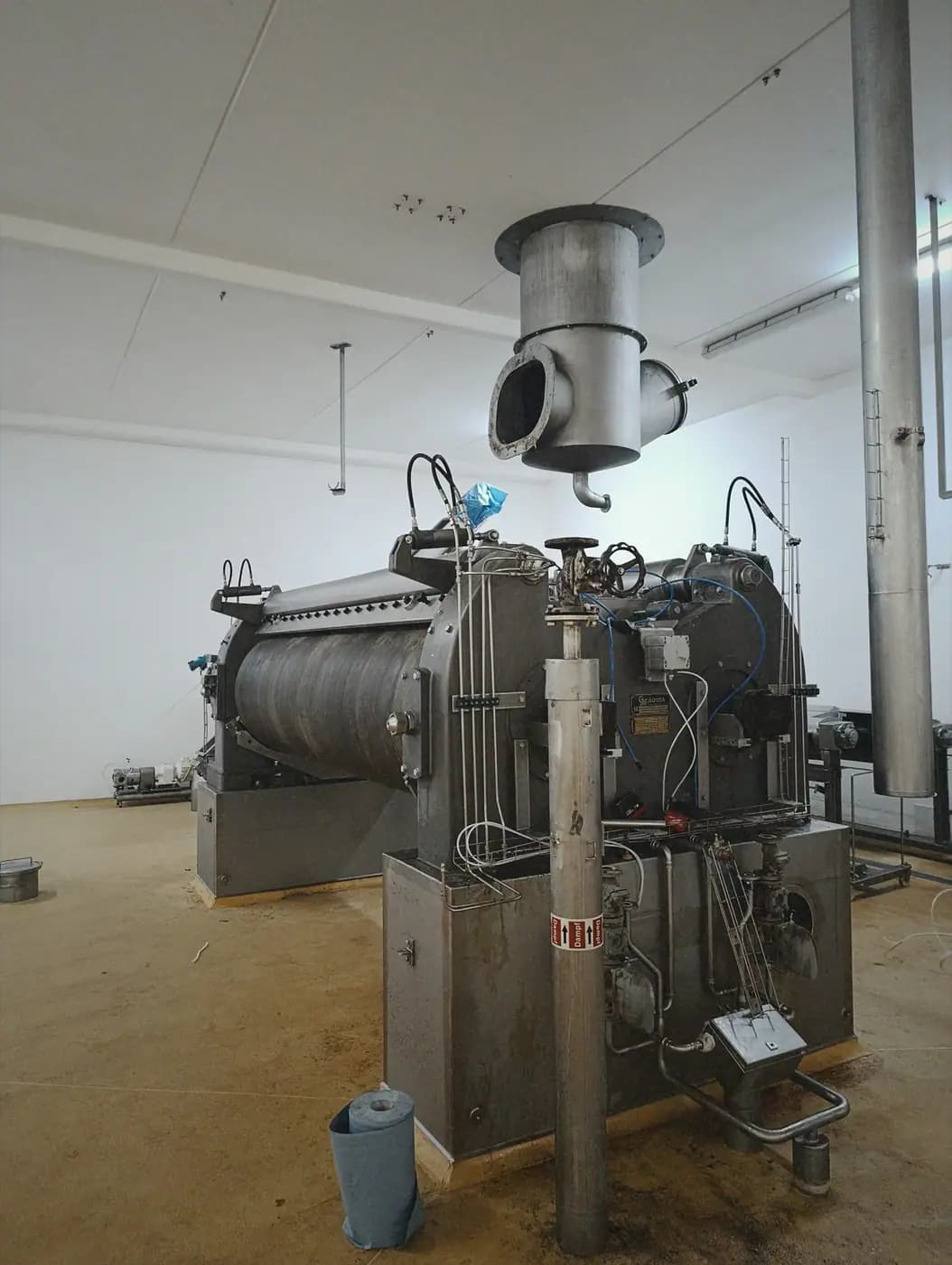

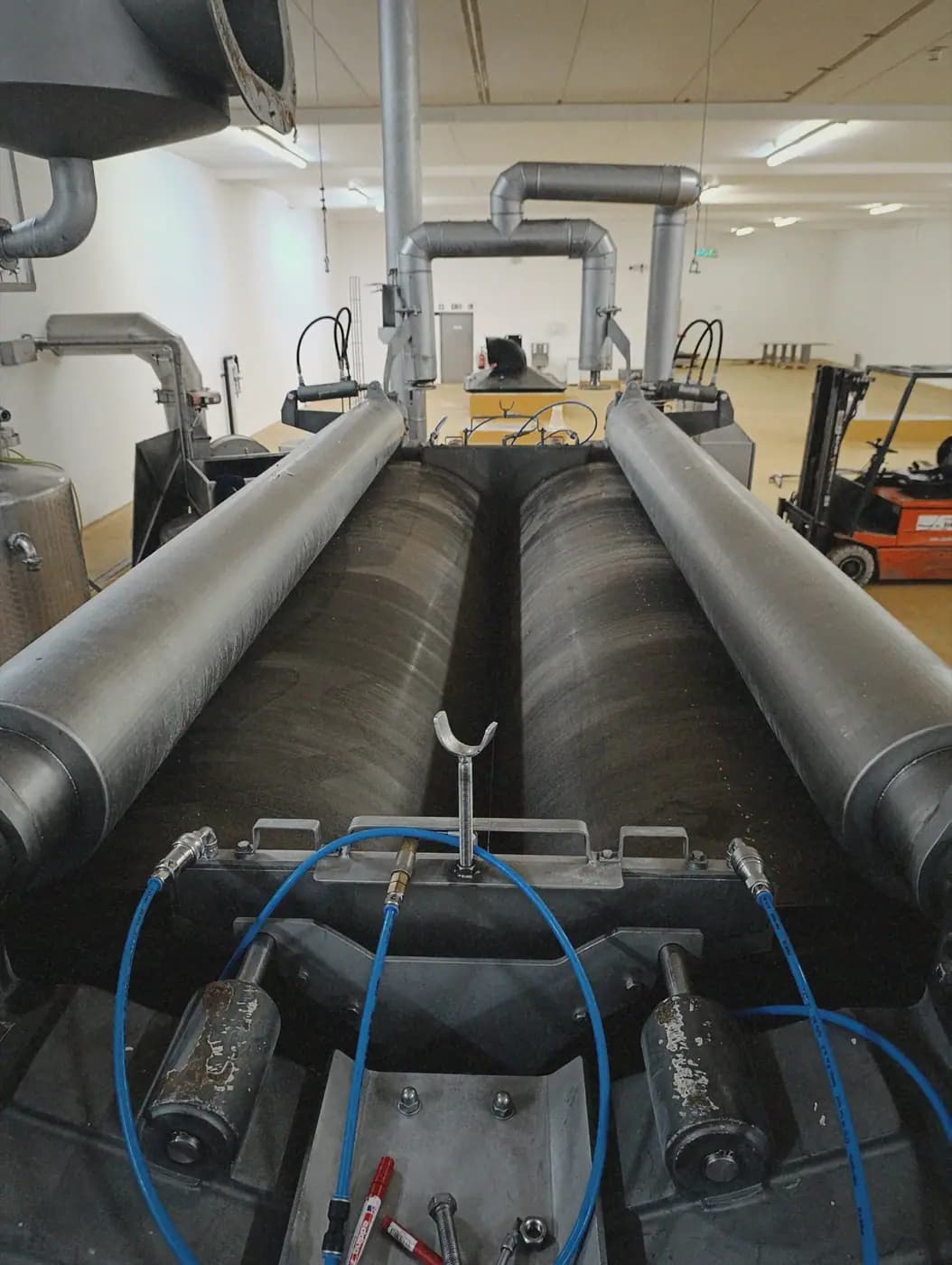

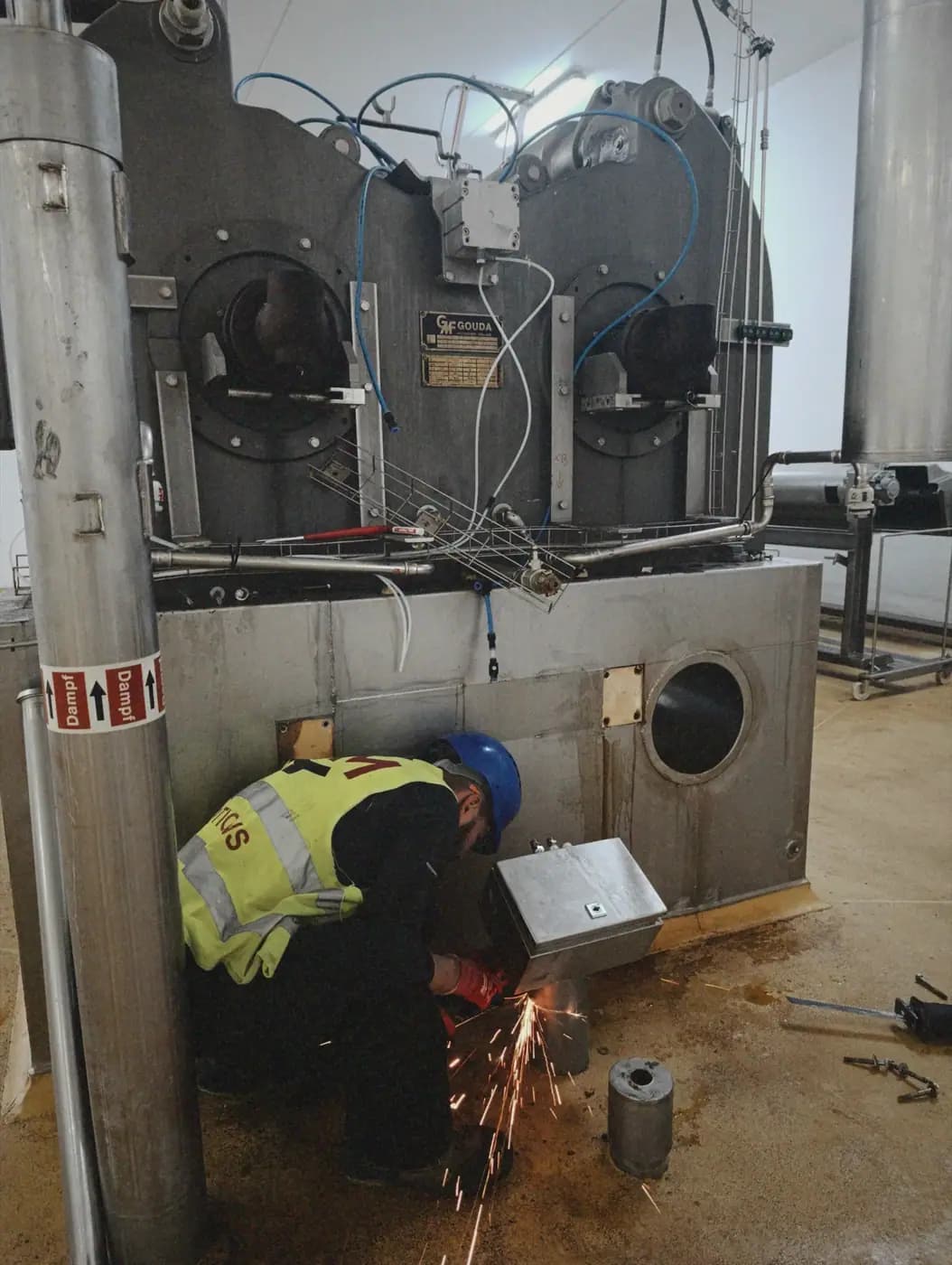

Rozebranie suszarki na zespoły (bębny, napęd SEW, rama, instalacja rurowa), opuszczenie głównego zespołu z cokołu na wciągnikach i redukcja masy na potrzeby przemieszczenia.
- 4
Znakowanie i pakowanie

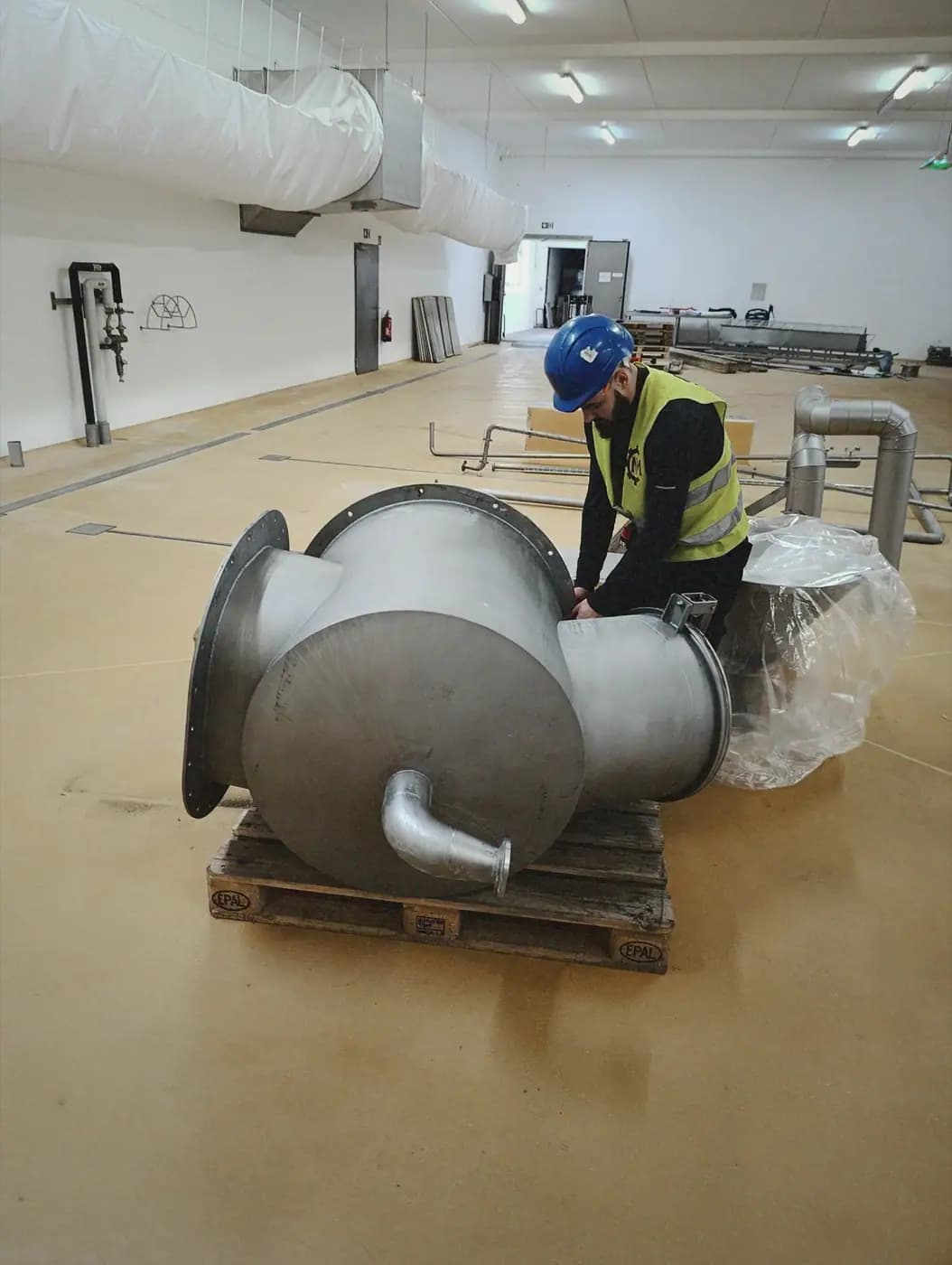

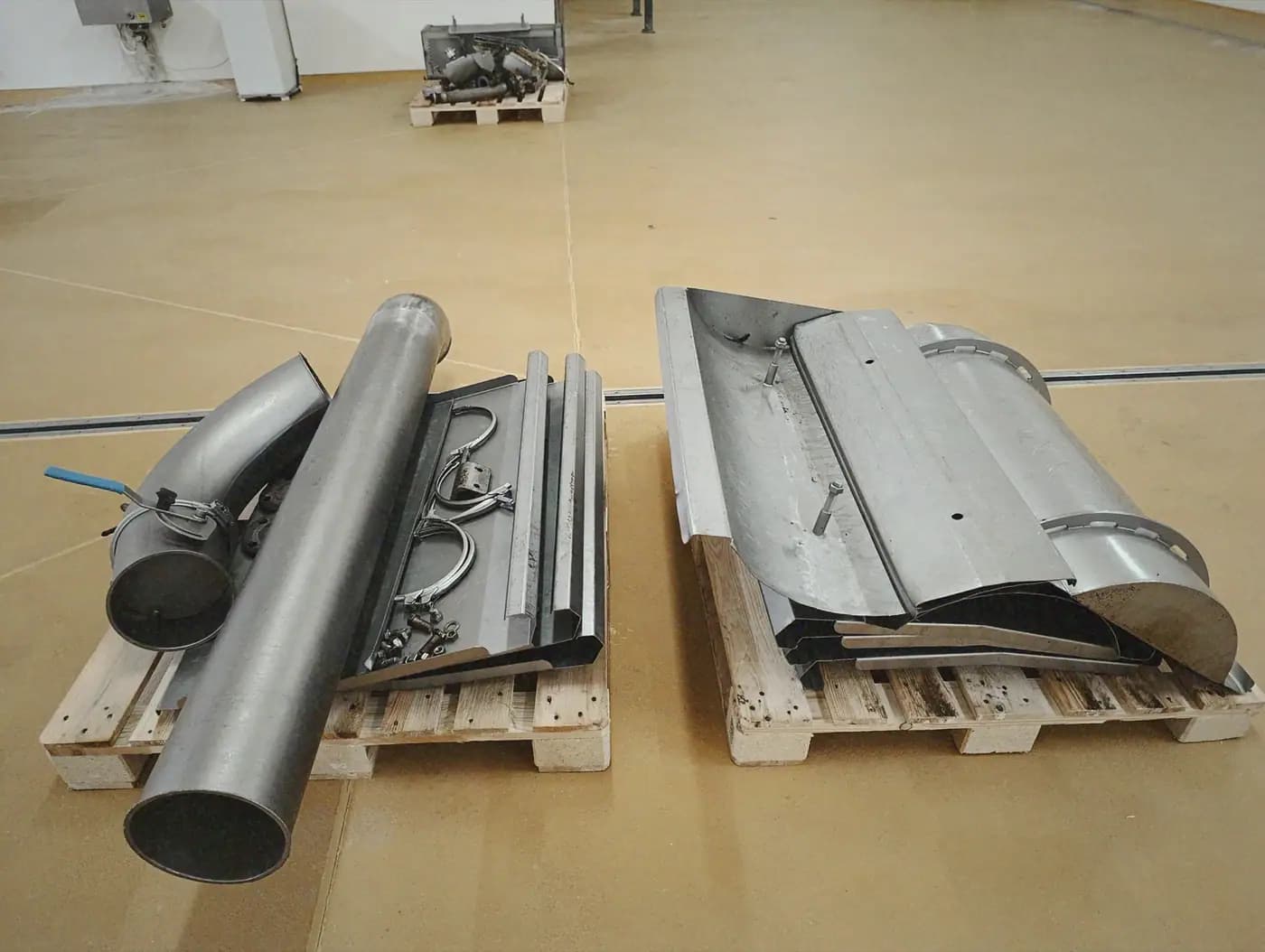

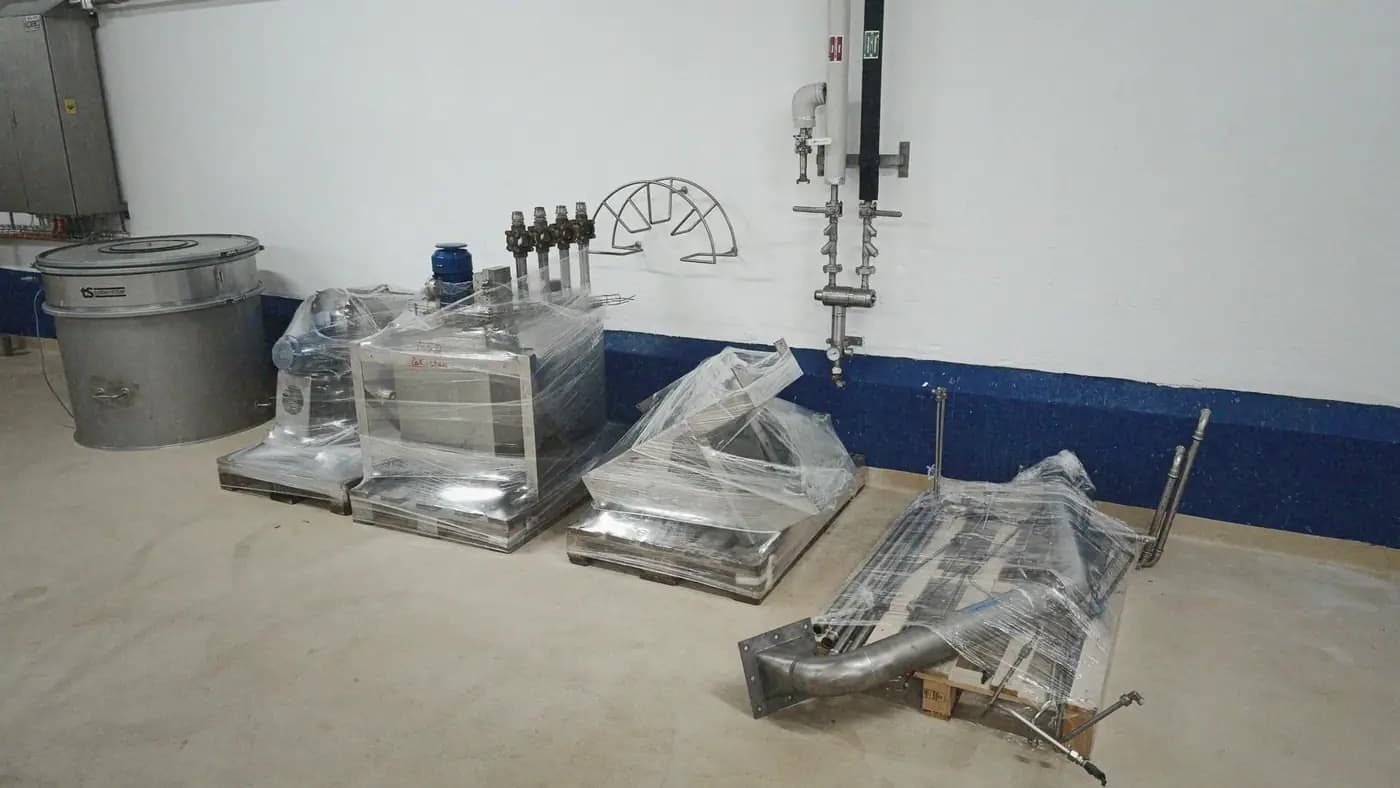

Oznakowanie każdego zespołu i połączenia na potrzeby późniejszego montażu, zapakowanie do transportu.
- 5
Załadunek

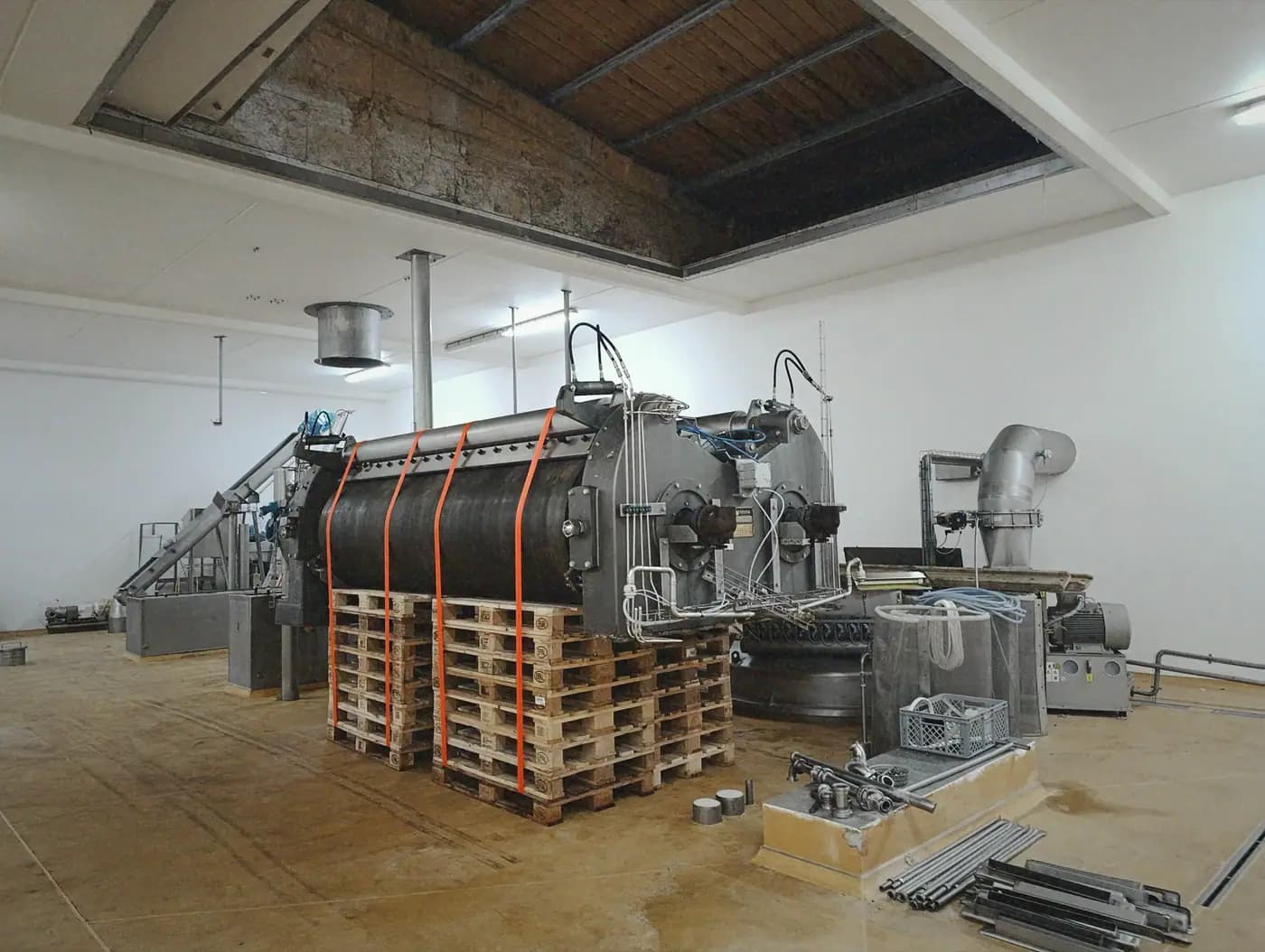

Przemieszczenie sprzętu do otwieranej sekcji dachu; wyniesienie przez dach dźwigiem 60 t bezpośrednio na standardową naczepę firankową.
Co było nietypowe
Maszyna została zdjęta z ~1 m betonowego cokołu bez wózka widłowego — za pomocą czterech wciągników elektrycznych 2,5 t — a następnie przetransportowana przez otwieraną sekcję dachu dźwigiem 60 t bezpośrednio na ciężarówkę.
Rezultaty
7 dni
Czas realizacji
3 specjalistów
Zespół
~9 t
Główny zespół
0 incydentów
Bezpieczeństwo
W ciągu 7 dni 3-osobowy zespół zdjął 9-tonową suszarkę bębnową z betonowego cokołu bez wózka widłowego, wyniósł ją przez dach i załadował dźwigiem na ciężarówkę — bez jednego incydentu, a oznakowanie było tak staranne, że ponowny montaż nie nastręczył żadnych pytań.
“NM Solutions przeprowadziła wymagające zlecenie starannie i w sposób zorganizowany: urządzenie zostało zdemontowane i załadowane bez uszkodzeń i opóźnień, pomimo trudnego dostępu. Znakowanie wykonano tak dokładnie, że ponowny montaż nie nastręczył żadnych pytań.”
