Skanowanie 3D i cyfrowa inwentaryzacja przed relokacją fabryki

Ernest Parfentiev · Founder & Managing Director, NM SOLUTIONS

RelocationIndustry 4.0

Relokacja fabryki albo pojedynczej linii produkcyjnej rozgrywa się na długo przed pierwszym podniesieniem maszyny dźwigiem. Najkosztowniejsze błędy — kolizje z konstrukcją hali, zbyt wąskie bramy, brak miejsca na fundament, pomylone przyłącza mediów — biorą się z niedokładnych danych o stanie istniejącym. Właśnie dlatego coraz więcej projektów zaczyna się od skanowania laserowego 3D i cyfrowej inwentaryzacji. Poniżej pokazujemy, jak wykorzystać te narzędzia w praktyce relokacji przemysłowej, by ograniczyć przestój i uniknąć niespodzianek na docelowej hali.

Dlaczego pomiary z taśmy to za mało

Tradycyjna inwentaryzacja opiera się na rysunkach, które rzadko odpowiadają rzeczywistości. Hale są przebudowywane, dokłada się rurociągi, kanały wentylacyjne, estakady i prowizoryczne konstrukcje, a dokumentacja nie nadąża. Podczas planowania przenosin maszyny liczy się każdy centymetr — od wysokości pod hakiem suwnicy po prześwit bramy wjazdowej.

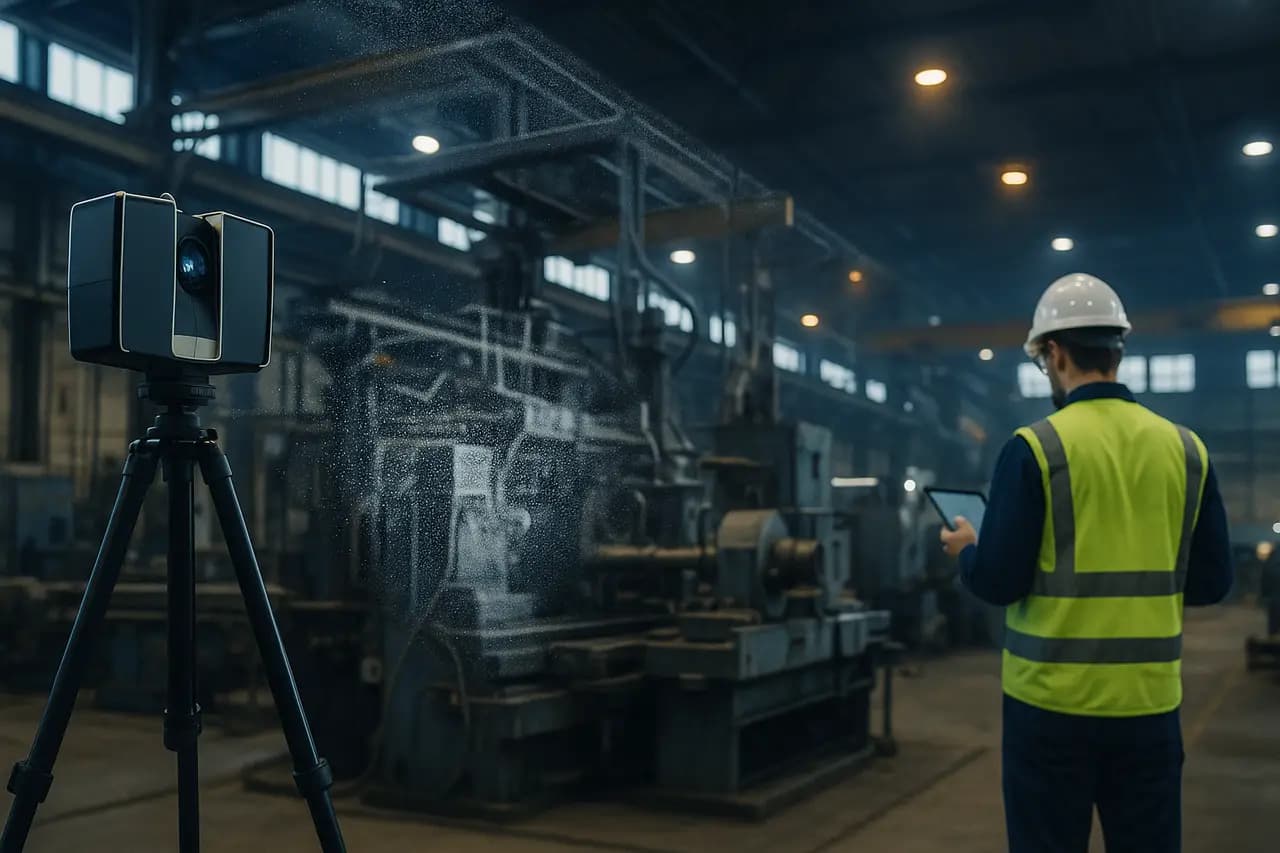

Skanowanie 3D rozwiązuje ten problem, tworząc tak zwaną chmurę punktów: dokładny, mierzalny model przestrzeni z milionami punktów o dokładności rzędu kilku milimetrów. Zamiast zakładać, że coś się zmieści, sprawdzasz to na modelu, zanim zamówisz transport i zarezerwujesz okno przestoju.

Co dokładnie skanujemy

  • Halę źródłową — trasy wyprowadzenia maszyn, prześwity, nośne konstrukcje, punkty podparcia.
  • Same maszyny i linie — gabaryty, punkty zaczepienia, króćce przyłączy, środek ciężkości do planu podnoszenia.
  • Halę docelową — dostępną powierzchnię, wysokość, posadzki, istniejące media, kolizje z instalacjami.
  • Drogi transportowe wewnętrzne i zewnętrzne — bramy, korytarze, promienie skrętu, nośność posadzek.

Od chmury punktów do modelu decyzyjnego

Sama chmura punktów to surowe dane. Wartość powstaje, gdy przekształcimy je w model, na którym można podejmować decyzje inżynierskie.

Model as-built i wykrywanie kolizji

Na podstawie skanów tworzy się uproszczony model 3D (lub model BIM), w którym umieszcza się bryły przenoszonych maszyn. Pozwala to symulować:

  • przejazd maszyny przez bramy i korytarze z zapasem tolerancji,
  • ustawienie na docelowej pozycji z zachowaniem stref obsługowych i BHP,
  • kolizje z rurociągami, kanałami, słupami i konstrukcją dachu,
  • pole pracy dźwigu lub wózka podnośnikowego oraz zasięg haka.

Wykrycie kolizji na ekranie kosztuje kilka minut pracy inżyniera. Wykrycie jej w trakcie relokacji, gdy maszyna wisi na zawiesiach, oznacza przestój, koszty i ryzyko.

Weryfikacja tras i planu podnoszenia

Cyfrowy model wspiera przygotowanie lift planu i planu transportu wewnętrznego. Znając dokładne gabaryty i prześwity, dobierzesz właściwy sprzęt — wózki transportowe, poduszki powietrzne, podnośniki hydrauliczne czy dźwig o odpowiednim udźwigu i wysięgu. To ogranicza ryzyko sytuacji, w której na miejscu okazuje się, że sprzęt jest zbyt duży, by wjechać, albo zbyt mały, by bezpiecznie unieść ładunek.

Cyfrowa inwentaryzacja maszyn: rejestr, który się przydaje

Relokacja to doskonały moment, by uporządkować dane o parku maszynowym. Cyfrowa inwentaryzacja to nie tylko geometria, ale też uporządkowany rejestr zasobów.

Dla każdej maszyny warto zebrać:

  • dane identyfikacyjne — producent, model, numer seryjny, rok produkcji,
  • gabaryty i masę oraz punkty podnoszenia i środek ciężkości,
  • zapotrzebowanie na media — moc elektryczna, sprężone powietrze, woda, para, wentylacja,
  • wymagania dot. fundamentu i poziomowania,
  • stan techniczny i uwagi o częściach wrażliwych,
  • dokumentację — schematy, instrukcje, deklaracje.

Taki rejestr, powiązany ze zdjęciami i skanami, staje się jednym źródłem prawdy dla całego zespołu: planistów, ekipy demontażowej, transportu i osób odpowiedzialnych za rozruch na miejscu.

Znakowanie i śledzenie komponentów

Przy demontażu linii powstają setki elementów: sekcje przenośników, osłony, szafy sterownicze, wiązki kablowe, rurociągi. Cyfrowa inwentaryzacja połączona z systemem oznaczeń (etykiety, kody QR, zdjęcia stanu przed demontażem) drastycznie skraca późniejszy montaż. Ekipa na hali docelowej wie, co z czym się łączy, bez zgadywania i bez oczekiwania na jedną osobę, która „pamięta, jak to było”.

Jak to skraca przestój produkcji

Główny koszt relokacji to zwykle nie transport, lecz utracona produkcja. Cyfrowe przygotowanie działa tu na kilku poziomach.

  • Równoległe prace — dokładny model docelowej hali pozwala przygotować fundamenty, przyłącza i trasy mediów, zanim maszyny w ogóle wyjadą ze starego zakładu.
  • Mniej niespodzianek na miejscu — kolizje i braki wychwycone na etapie planowania nie zatrzymują ekipy montażowej.
  • Precyzyjny harmonogram — realistyczne dane o gabarytach i trasach pozwalają wiarygodnie ułożyć kolejność demontażu, transportu i montażu.
  • Szybszy rozruch — kompletna dokumentacja przyłączy i konfiguracji przyspiesza ponowne podłączenie i testy odbiorowe.

Skanowanie hali docelowej: przygotowanie fundamentów i mediów

Model docelowej lokalizacji pozwala z wyprzedzeniem odpowiedzieć na pytania, które zwykle spadają na zespół w najgorszym momencie:

  • Czy posadzka ma wystarczającą nośność pod maszynę i jej obciążenia dynamiczne?
  • Gdzie poprowadzić zasilanie, sprężone powietrze i odprowadzenie mediów, aby nie kolidowały z ciągami komunikacyjnymi?
  • Czy zachowane są strefy serwisowe, ewakuacyjne i minimalne odległości między maszynami?
  • Czy nowy layout linii poprawia przepływ materiału, czy tylko go odtwarza?

Relokacja to naturalny moment na optymalizację układu, a model 3D pozwala porównać warianty ustawienia bez fizycznego przestawiania czegokolwiek.

Praktyczne wskazówki przy zlecaniu skanowania

Jeśli planujesz wykorzystać skanowanie 3D w projekcie relokacji, zwróć uwagę na kilka rzeczy.

  1. Zdefiniuj cel — inny poziom szczegółowości potrzebny jest do sprawdzenia prześwitów tras, a inny do modelowania przyłączy. Precyzuj to przed pomiarem.
  2. Skanuj przy realnym stanie — hala powinna być zeskanowana w konfiguracji zbliżonej do tej z dnia relokacji, z uwzględnieniem tymczasowych przeszkód.
  3. Ustal format danych — chmura punktów, model BIM, rysunki 2D. Upewnij się, że twój zespół potrafi z nich korzystać.
  4. Połącz dane z rejestrem maszyn — sam skan bez uporządkowanej inwentaryzacji zasobów to połowa wartości.
  5. Zaplanuj aktualizacje — po montażu warto wykonać skan powykonawczy, który stanie się rzetelną dokumentacją nowej hali.

Podsumowanie

Skanowanie 3D i cyfrowa inwentaryzacja przenoszą kluczowe decyzje relokacyjne z placu budowy na ekran, gdzie błąd kosztuje minuty, a nie godziny przestoju. Dokładny model stanu istniejącego, rejestr maszyn z gabarytami i przyłączami oraz symulacja tras i podnoszenia razem tworzą fundament dobrze zaplanowanej przeprowadzki zakładu. To podejście nie eliminuje ciężkiej pracy inżynierskiej, ale sprawia, że jest ona przewidywalna — a przewidywalność w relokacji przemysłowej wprost przekłada się na krótszy przestój i niższe ryzyko. W NM Solutions traktujemy solidne przygotowanie danych jako pierwszy etap każdego poważnego projektu relokacji linii i całych fabryk.
