Instalacje odpylania i wentylacji przemysłowej rzadko są bohaterami projektów relokacyjnych — a to błąd. To właśnie one decydują o zgodności z przepisami dotyczącymi jakości powietrza, o bezpieczeństwie przeciwwybuchowym w zakładach przetwórstwa drewna, cementu, mąki czy metali oraz o komforcie pracy załogi. Źle przeniesiona filtroodpylacza potrafi zablokować rozruch całej hali. Poniżej przedstawiamy praktyczny przewodnik po relokacji filtrów workowych, cyklonów, wentylatorów i sieci kanałów.

Dlaczego odpylanie wymaga osobnego planu

System odpylania to nie pojedyncze urządzenie, lecz rozproszona sieć: źródła zapylenia (maszyny), okapy i ssawy, kanały transportowe, urządzenie oczyszczające (filtr workowy, patronowy lub cyklon), wentylator promieniowy oraz układ zrzutu pyłu (śluza celkowa, przenośnik ślimakowy, big-bag). Każdy z tych elementów ma inne wymagania demontażowe i transportowe.

Dodatkowo w wielu branżach mamy do czynienia ze strefami zagrożenia wybuchem (ATEX) — pył drzewny, mączny, cukrowy czy aluminiowy tworzy atmosferę wybuchową. Relokacja musi więc uwzględniać zabezpieczenia takie jak panele dekompresyjne, systemy tłumienia iskier czy klapy zwrotne. To wymaga wcześniejszej inwentaryzacji dokumentacji przeciwwybuchowej.

Inwentaryzacja i pomiary przed demontażem

Zanim ktokolwiek odkręci pierwszą śrubę, potrzebny jest rzetelny obraz istniejącej instalacji.

Schematy przepływowe (P&ID) i rysunki kanałów — jeśli nie istnieją, warto wykonać skanowanie 3D lub dokładną inwentaryzację geometryczną.
Bilans powietrza: wydajności ssaw (m³/h), prędkości transportowe w kanałach, spręż wentylatora, opory instalacji. Te dane są niezbędne, by odtworzyć poprawne parametry w nowej lokalizacji.
Oznaczenie segmentów kanałów kolejnymi numerami przed cięciem — to najważniejszy warunek szybkiego, bezbłędnego ponownego montażu.
Stan techniczny: zużycie worków filtracyjnych, korozja obudów, stan łopatek wentylatora. Relokacja to dobry moment na wymianę elementów eksploatacyjnych.

Wykonanie zdjęć i filmów każdego węzła połączeniowego znacznie skraca późniejszy montaż i ogranicza pomyłki.

Bezpieczne opróżnienie i czyszczenie

Instalacja odpylania jest z definicji pełna pyłu — często palnego lub szkodliwego dla zdrowia. Przed demontażem konieczne jest:

opróżnienie leja filtra, śluz i zbiorników pyłu;
odkurzenie kanałów odkurzaczem przemysłowym w wykonaniu ATEX (nie sprężonym powietrzem, które tworzy chmurę pyłu);
neutralizacja resztek w przypadku pyłów reaktywnych;
zabezpieczenie pracowników w środki ochrony dróg oddechowych klasy odpowiedniej do rodzaju pyłu.

Równolegle wykonujemy procedurę LOTO — odcięcie i zablokowanie zasilania wentylatora, sprężonego powietrza do przedmuchu worków oraz napędów śluz.

Demontaż w logicznej kolejności

Demontaż prowadzi się zwykle od strony "czystej" do "brudnej", czyli od wyrzutni powietrza w stronę źródeł zapylenia:

Wentylator — element ciężki i wrażliwy na wyważenie. Wirnik należy zabezpieczyć przed obrotem podczas transportu, a przy większych jednostkach rozważyć osobny transport wirnika i obudowy.
Filtr / cyklon — obudowy filtrów workowych są duże, ale lekkie i podatne na deformacje. Kluczowe jest podnoszenie za wyznaczone uchwyty transportowe i usztywnienie ścian przed podnoszeniem.
Kanały — cięte na segmenty w miejscach kołnierzy tam, gdzie to możliwe. Każdy segment oznaczony, zaślepiony na końcach folią i taśmą, by nie zabierał zanieczyszczeń w transporcie.
Śluzy, przenośniki i układy zrzutu — demontowane na końcu, z zabezpieczeniem uszczelnień i łożysk.

Worki lub patrony filtracyjne zwykle transportuje się osobno, w opakowaniach chroniących przed wilgocią i uszkodzeniem mechanicznym.

Pakowanie i transport

Gabaryty obudów filtrów bywają ponadnormatywne — warto wcześnie sprawdzić potrzebę zezwoleń na transport nienormatywny i zaplanować trasę. Zasady pakowania:

kołnierze i króćce zabezpieczyć nakładkami, aby nie ucierpiały krawędzie uszczelniające;
delikatne panele dekompresyjne ATEX transportować osobno lub w sztywnych ramach;
wentylator ustawić na paletach lub ramach z zablokowanym wirnikiem i zabezpieczonymi łożyskami;
kanały pakietować i mocować pasami z podkładkami, unikając zgniecenia cienkich ścianek;
każdy element opisać zgodnie z listą inwentaryzacyjną.

Odpowiednie mocowanie ładunku na naczepie (lashing) jest tu równie ważne jak przy ciężkich maszynach — lekkie, ale wielkogabarytowe obudowy łatwo się przemieszczają.

Montaż w nowej lokalizacji

Na nowym obiekcie kolejność jest odwrotna do demontażu. Najpierw stawia się i poziomuje filtr oraz wentylator na przygotowanych fundamentach lub konstrukcji wsporczej, następnie łączy kanały według numeracji.

Kluczowe punkty jakościowe:

Szczelność kanałów — nieszczelności obniżają prędkość transportową i powodują odkładanie pyłu, co grozi zapchaniem i ryzykiem wybuchu.
Kierunek obrotu wentylatora — po podłączeniu zasilania należy bezwzględnie sprawdzić kierunek wirowania (błąd faz to najczęstsza usterka po relokacji).
Poziomowanie i wyosiowanie — drgania wentylatora niszczą łożyska; po montażu warto wykonać pomiar drgań.
Uziemienie i połączenia wyrównawcze — w instalacjach ATEX ciągłość elektryczna kanałów i odprowadzenie ładunków elektrostatycznych są obowiązkowe.
Zabezpieczenia przeciwwybuchowe — panele dekompresyjne skierowane w bezpieczną strefę, systemy odsprzęgania i tłumienia sprawdzone i zresetowane.

Rozruch, regulacja i pomiary odbiorowe

Po montażu mechanicznym następuje uruchomienie i regulacja hydrauliczna instalacji. To etap, który odróżnia poprawną relokację od zwykłego "przestawienia".

Balansowanie sieci: pomiary przepływów na poszczególnych ssawach i regulacja przepustnic tak, by odtworzyć projektowe prędkości transportowe.
Pomiar sprężu i poboru mocy wentylatora — porównanie z danymi sprzed relokacji.
Test systemu regeneracji worków (przedmuch impulsowy) i sprawdzenie ciśnienia sprężonego powietrza.
Kontrola emisji na wyrzutni, jeśli obowiązują pozwolenia środowiskowe.
Test funkcji bezpieczeństwa: czujniki różnicy ciśnień, detekcja iskier, blokady.

Wyniki należy udokumentować w protokole odbioru (SAT), tworząc bazę odniesienia dla przyszłej eksploatacji i utrzymania ruchu.

Najczęstsze błędy

Brak oznaczenia kanałów przed cięciem — chaos i tygodnie opóźnień na montażu.
Pominięcie bilansu powietrza — instalacja "działa", ale nie odbiera pyłu tam, gdzie trzeba.
Ignorowanie wymagań ATEX podczas relokacji — poważne ryzyko prawne i bezpieczeństwa.
Transport wentylatora bez zablokowania wirnika — uszkodzone łożyska już na starcie.
Odkładanie regulacji na później — instalacja pracuje poza parametrami, rosną koszty energii i awarie.

Podsumowanie

Relokacja instalacji odpylania i wentylacji przemysłowej to projekt inżynierski, a nie prosty przewóz blachy. Sukces zależy od dokładnej inwentaryzacji, bezpiecznego czyszczenia i demontażu, przemyślanego pakowania oraz — co najważniejsze — profesjonalnej regulacji i pomiarów po montażu. Traktując system odpylania jako integralną część relokacji linii produkcyjnej, a nie dodatek na końcu listy, unika się kosztownych przestojów i problemów z odbiorem. Warto zaangażować zespół, który łączy kompetencje mechaniczne, elektryczne i wiedzę o strefach zagrożenia wybuchem na każdym etapie prac.

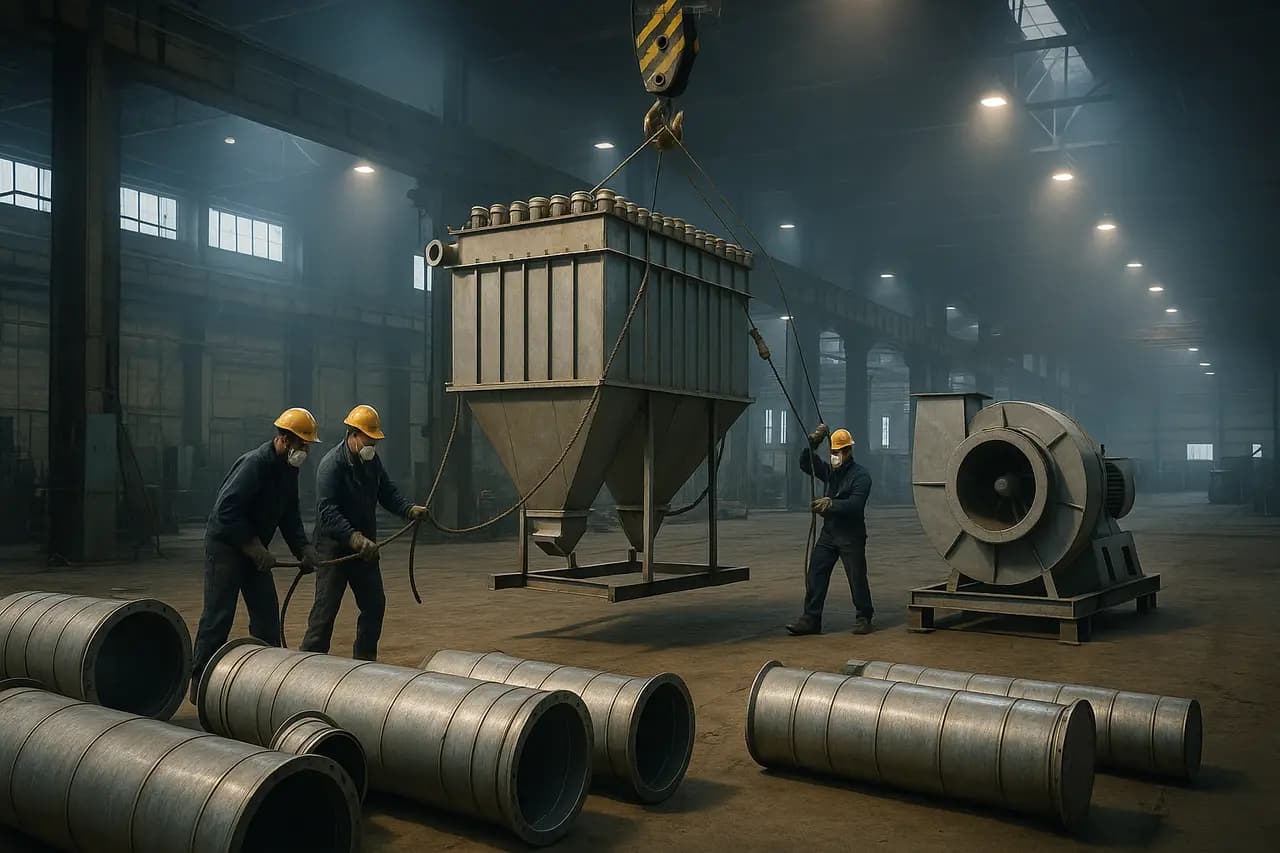

Relokacja instalacji odpylania i wentylacji przemysłowej
