Poziomowanie i osiowanie maszyn po relokacji: przewodnik

Przeniesienie maszyny na nowe miejsce to dopiero połowa sukcesu. O tym, czy linia ruszy bez wibracji, nadmiernego zużycia łożysk i odchyłek jakościowych, decyduje precyzyjne poziomowanie i osiowanie podczas reinstalacji. To etap, który najczęściej bywa niedoszacowany w harmonogramie, a jednocześnie najmocniej wpływa na żywotność maszyny i powtarzalność produkcji.

W tym przewodniku pokazujemy, jak metodycznie podejść do ustawienia geometrii maszyn po relokacji — od bazy odniesienia, przez poziomowanie, po osiowanie wałów i sprawdzenie współosiowości napędów.

Dlaczego ustawienie geometrii jest krytyczne

Maszyna, która podczas transportu i posadowienia straciła swoją geometrię, generuje szereg problemów, które ujawniają się dopiero po tygodniach pracy:

• przyspieszone zużycie łożysk, uszczelnień i sprzęgieł,
• drgania przenoszone na fundament i sąsiednie urządzenia,
• wzrost poboru mocy i temperatury napędów,
• odchyłki wymiarowe i jakościowe produktu,
• nieplanowane przestoje i skrócony czas między awariami.

Szacuje się w praktyce inżynierskiej, że znaczna część awarii układów obrotowych ma źródło w niewspółosiowości. Dlatego osiowanie nie jest czynnością „kosmetyczną”, lecz integralną częścią uruchomienia.

Krok 1: Przygotowanie i baza odniesienia

Zanim cokolwiek zmierzysz, potrzebujesz wiarygodnego punktu odniesienia. Najlepiej, jeśli pochodzi on z dokumentacji producenta (DTR), w której zapisane są:

• dopuszczalne tolerancje poziomu (np. w mm/m lub mm na długość bazy),
• punkty pomiarowe i powierzchnie bazowe,
• moment dokręcania śrub kotwiących,
• wymagania dotyczące podlewki i podkładek.

Jeśli przed demontażem na starej lokalizacji wykonano pomiary referencyjne („as-found” i „as-left”), porównanie nowego ustawienia z poprzednim stanem znacząco skraca pracę. To argument za tym, by dokumentować geometrię już na etapie demontażu.

Warunki otoczenia

Pomiary precyzyjne są wrażliwe na temperaturę. Maszyny rozszerzają się cieplnie, więc:

• wykonuj osiowanie „na zimno”, a następnie uwzględnij offsety termiczne dla pracy na gorąco,
• unikaj pomiarów przy jednostronnym nagrzewaniu maszyny (np. słońce, promienniki),
• pozwól maszynie ustabilizować się temperaturowo po transporcie.

Krok 2: Poziomowanie maszyny

Poziomowanie to ustawienie maszyny względem płaszczyzny odniesienia, najczęściej poziomej. Stanowi podstawę pod dalsze osiowanie.

Narzędzia

• Poziomice precyzyjne (libele) — do tradycyjnego poziomowania ram i płyt bazowych; rozdzielczość rzędu 0,02 mm/m.
• Niwelatory i poziomice laserowe — przy dużych gabarytach i rozległych ramach.
• Czujniki elektroniczne / inklinometry — gdy potrzebny jest zapis cyfrowy i archiwizacja.

Praktyka

• Mierz w co najmniej dwóch prostopadłych osiach (wzdłuż i w poprzek).
• Korekty wykonuj podkładkami stalowymi lub elementami nastawnymi (jacking bolts), a nie improwizowanymi przekładkami.
• Dąż do tego, by stos podkładek był minimalny i stabilny — wysoki pakiet podkładek to sprężynowanie i utrata sztywności.
• Po wstępnym poziomowaniu dokręć śruby kotwiące momentem z DTR i sprawdź poziom ponownie — dokręcenie potrafi zmienić geometrię.
• Przy maszynach posadowionych na podlewce (grout) poziomowanie wstępne wykonuje się przed zalaniem, a kontrolę — po jej związaniu.

Krok 3: Osiowanie wałów i napędów

Osiowanie (alignment) dotyczy wzajemnego ustawienia osi obrotu maszyny napędzającej i napędzanej, np. silnika i pompy, reduktora i wału roboczego.

Rodzaje niewspółosiowości

• Równoległa (offset) — osie są przesunięte równolegle względem siebie.
• Kątowa (angular) — osie tworzą kąt.
• W praktyce niemal zawsze występuje kombinacja obu, w płaszczyźnie pionowej i poziomej.

Metody pomiaru

• Czujniki zegarowe (rim & face) — klasyczna, dokładna metoda, ale wymagająca doświadczenia i kompensacji ugięcia ramienia.

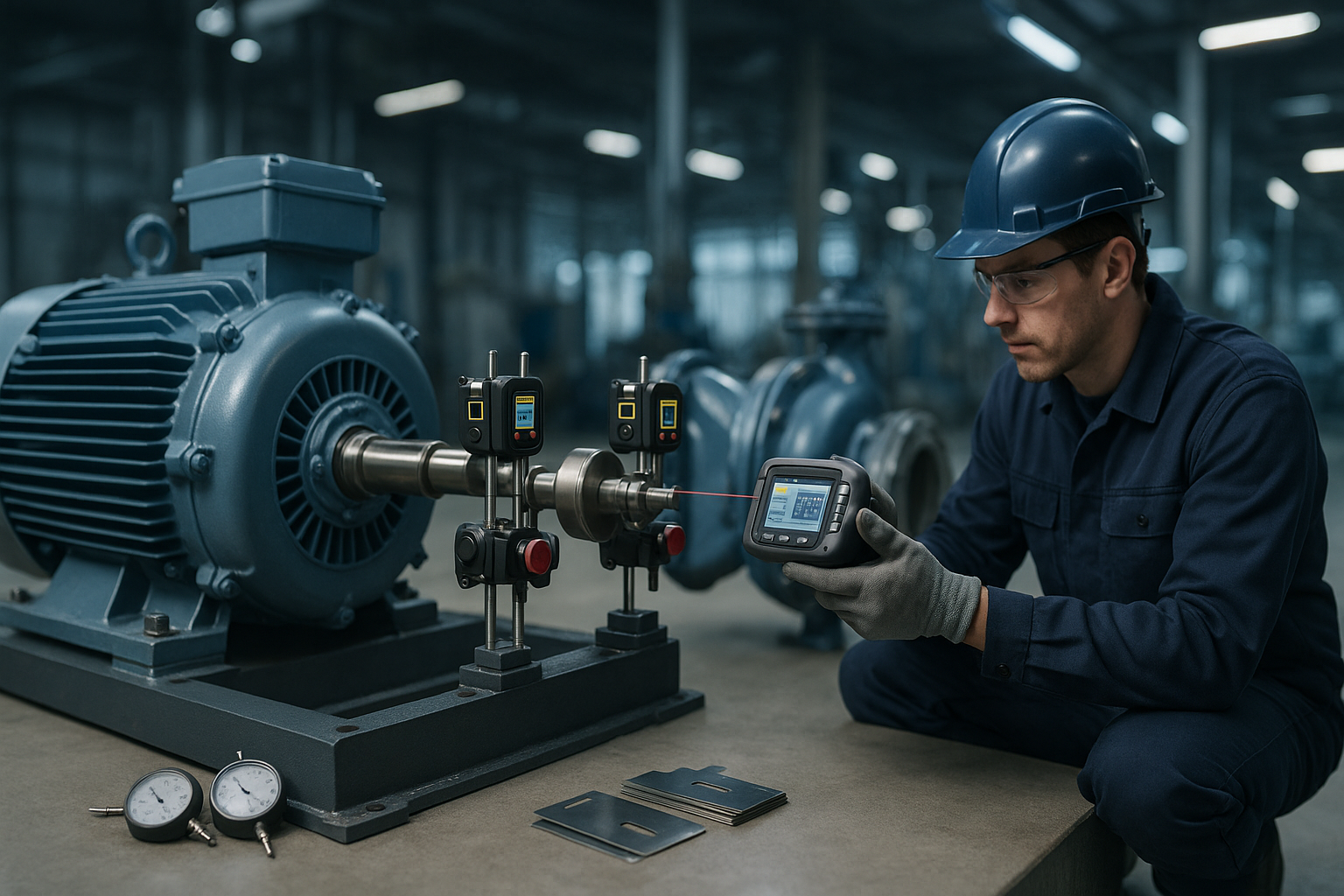

• Systemy laserowe — dwie głowice laserowe i odbiorniki; szybkie, powtarzalne, z automatycznym obliczeniem korekt podkładkami i przesunięcia w poziomie. Dziś standard przy precyzyjnym osiowaniu.
• Linijka i szczelinomierz — tylko do wstępnego, zgrubnego ustawienia.

Czego nie zapomnieć

• Soft foot — sprawdź „miękką stopę”, czyli nierównomierne przyleganie łap maszyny do podłoża. Niewykryta soft foot uniemożliwia poprawne osiowanie i wprowadza naprężenia.
• Naprężenia od rurociągów (pipe strain) — podłączone rury mogą „ściągać” maszynę z osi. Sprawdź geometrię przed i po podłączeniu instalacji.
• Luzy w sprzęgle — uwzględnij typ sprzęgła i jego dopuszczalne tolerancje pracy.
• Kolejność dokręcania — koryguj naprzemiennie, kontrolując wpływ na pozostałe osie.

Krok 4: Geometria linii i transporterów

W liniach ciągłych — pakujących, rozlewniczych, w przenośnikach — liczy się nie tylko pojedyncza maszyna, ale wzajemne położenie modułów:

• prostoliniowość i równoległość przenośników,
• jednakowa wysokość przekazań między modułami,
• współosiowość prowadnic i rolek,
• ciągłość poziomu na całej długości linii.

Tu doskonale sprawdza się niwelacja laserowa lub tachimetr, pozwalające utrzymać jedną bazę odniesienia na całej długości hali. Drobne odchyłki na stykach modułów kumulują się i powodują zakleszczenia produktu oraz zatrzymania.

Krok 5: Dokumentacja i weryfikacja końcowa

Profesjonalna reinstalacja kończy się raportem pomiarowym, a nie ustnym „jest dobrze”. Warto zarchiwizować:

• wartości poziomu w punktach bazowych,
• raport osiowania (offset i kąt, w mm) wraz z tolerancjami,
• protokół soft foot,
• momenty dokręcenia śrub kotwiących,
• offsety termiczne, jeśli zastosowano.

Taki komplet danych staje się stanem „as-left”, czyli punktem odniesienia dla przyszłej konserwacji i kolejnej ewentualnej relokacji. Po pierwszym rozruchu i po osiągnięciu temperatury roboczej zaleca się kontrolę osiowania na gorąco i analizę drgań — to potwierdza, że ustawienie utrzymuje się w warunkach eksploatacyjnych.

Najczęstsze błędy

• Pominięcie soft foot — najczęstsza przyczyna „uciekającego” osiowania.
• Zbyt gruby pakiet podkładek — utrata sztywności i powtarzalności.
• Osiowanie przed dokręceniem kotew — geometria zmienia się po dociągnięciu.
• Ignorowanie rozszerzalności cieplnej — maszyna osiowana na zimno pracuje poza tolerancją na gorąco.
• Brak kompensacji naprężeń od instalacji — rury i kanały ściągają maszynę.
• Brak dokumentacji — utrata wiedzy potrzebnej przy następnej interwencji.

Podsumowanie

Poziomowanie i osiowanie to etap, w którym relokacja zamienia się w sprawnie działającą produkcję. Wymaga odpowiednich narzędzi (poziomice precyzyjne, systemy laserowe), znajomości tolerancji z DTR oraz dyscypliny: bazy odniesienia, kontroli soft foot, kompensacji termicznej i rzetelnej dokumentacji.

Warto zaplanować ten etap w harmonogramie reinstalacji od początku, a nie dopisywać go „na końcu, jeśli zostanie czas”. Precyzyjnie ustawiona maszyna pracuje ciszej, dłużej i bardziej powtarzalnie — a to bezpośrednio przekłada się na koszty utrzymania ruchu i jakość produktu po przeprowadzce.
