Pakowanie i oznakowanie maszyn do transportu przemysłowego

Transport maszyn przemysłowych to moment, w którym najczęściej dochodzi do kosztownych uszkodzeń: zarysowanych prowadnic, skorodowanych powierzchni obróbczych, wygiętych wałów czy uszkodzonej elektroniki. W większości przypadków przyczyną nie jest sam przewóz, lecz nieprawidłowe pakowanie i brak czytelnego oznakowania. Poniżej znajdziesz praktyczny przewodnik, jak zabezpieczyć urządzenia produkcyjne na czas relokacji w obrębie Europy — od demontażu po dokumentację.

Dlaczego pakowanie maszyn to nie to samo co pakowanie towarów

Maszyny przemysłowe mają wysoki środek ciężkości, nieregularne kształty i wrażliwe podzespoły, które reagują na wibracje, wilgoć oraz wahania temperatury. Standardowe metody pakowania paletowego tu nie wystarczą. Trzeba uwzględnić:

• masę i rozkład obciążenia (punkty podnoszenia, środek ciężkości),
• powierzchnie obrabiane i precyzyjne, podatne na korozję,
• elementy ruchome, które należy zablokować na czas transportu,
• układy hydrauliczne, pneumatyczne i elektroniczne wymagające osobnego zabezpieczenia,
• ryzyko kondensacji podczas transgranicznego transportu przez różne strefy klimatyczne.

Dobre pakowanie zaczyna się więc już na etapie demontażu — od tego, jak rozłączymy moduły i jak je oznaczymy.

Przygotowanie maszyny przed pakowaniem

Czyszczenie i konserwacja

Przed zabezpieczeniem urządzenie powinno być oczyszczone z resztek produktu, smarów i pyłu. W przypadku linii spożywczych i pakujących (np. linii Tetra Pak) czyszczenie i osuszenie są obowiązkowe, aby uniknąć rozwoju mikroorganizmów i korozji podczas postoju.

Powierzchnie metalowe nieobrabiane, prowadnice i tłoczyska warto pokryć środkiem antykorozyjnym (preparatem typu VCI lub powłoką ochronną). To prosty krok, który chroni przed rdzą wywołaną wilgocią.

Blokowanie elementów ruchomych

Wszystkie ruchome części — suporty, stoły, ramiona, drzwi szaf — należy mechanicznie unieruchomić. Stosuje się do tego klocki dystansowe, taśmy montażowe i dedykowane blokady transportowe. Element, który „pracuje" podczas jazdy, generuje wibracje uszkadzające łożyska i prowadnice.

Odłączenie i zabezpieczenie mediów

Układy hydrauliczne i pneumatyczne powinny zostać opróżnione lub zabezpieczone, a króćce zaślepione korkami. Otwarte przyłącza to ryzyko wycieku oleju i zanieczyszczenia układu. Przewody należy oznaczyć, aby przyspieszyć ponowny montaż.

Materiały i metody pakowania

Zabezpieczenie przed wilgocią

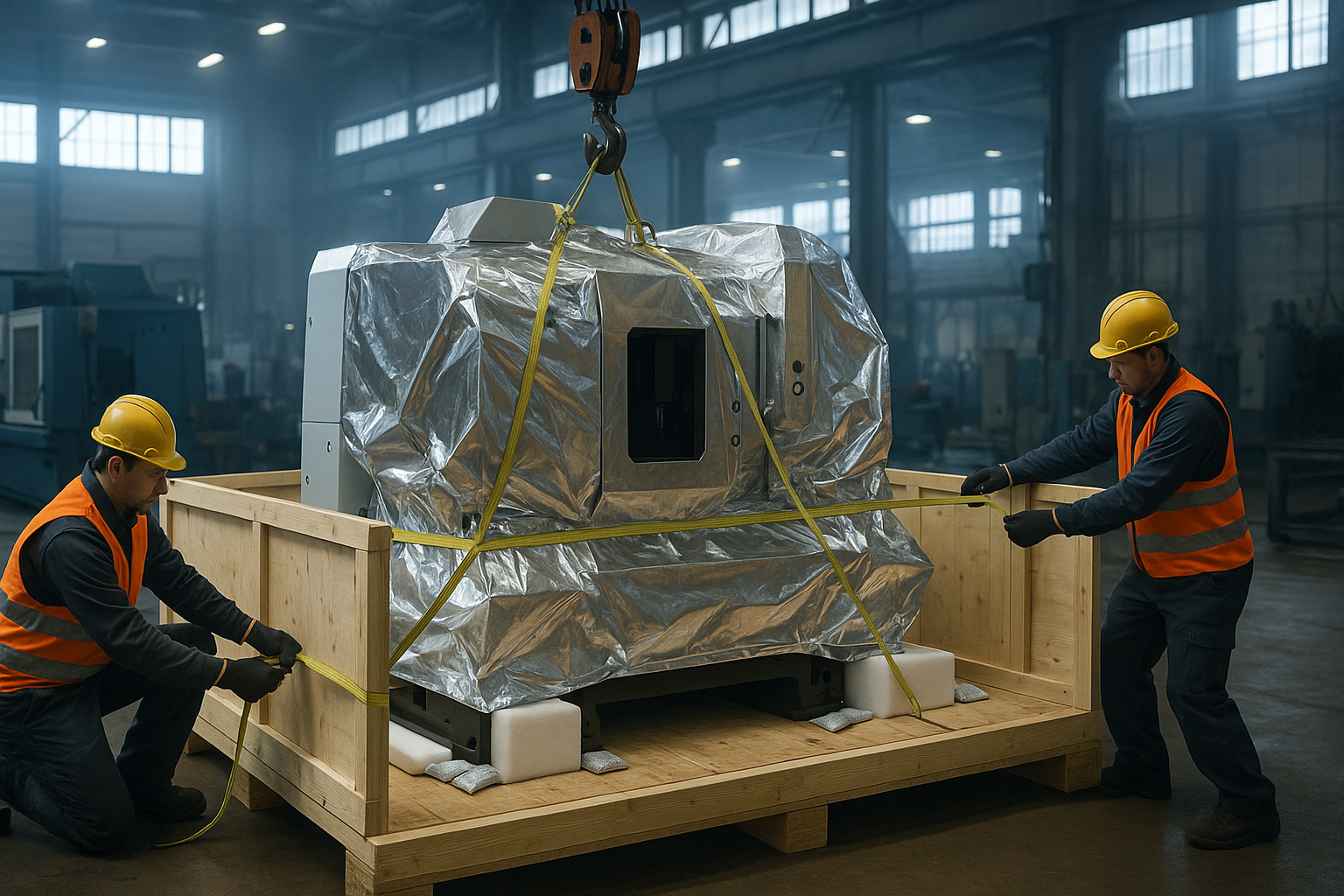

Wrażliwe maszyny i elektronika najlepiej pakować metodą barierową: owinięcie folią aluminiowo-barierową z workami pochłaniaczy wilgoci (silikażel) wewnątrz. Taka metoda tworzy hermetyczną „suchą" przestrzeń i sprawdza się przy dłuższym transporcie morskim lub przy składowaniu.

W przypadku transportu drogowego na krótszych trasach często wystarczy folia stretch, folia VCI oraz osłony z folii bąbelkowej na newralgiczne elementy.

Skrzynie i ramy transportowe

Dla ciężkich i cennych maszyn standardem są skrzynie drewniane lub ramy stalowe projektowane pod konkretne urządzenie. Kluczowe zasady:

• maszyna musi być sztywno przymocowana do podstawy skrzyni (kotwienie do dna),
• drewno powinno spełniać wymogi fitosanitarne ISPM 15, jeśli transport wychodzi poza UE,
• konstrukcja musi przenosić obciążenia podczas piętrzenia i mocowania pasami,
• skrzynia powinna mieć wyznaczone i wzmocnione punkty podnoszenia.

Amortyzacja drgań i udarów

Maszyny precyzyjne i CNC warto stawiać na matach antywibracyjnych lub elementach piankowych dobranych do masy. Zapewnia to tłumienie drgań pochodzących z nawierzchni drogi.

Oznakowanie — element często niedoceniany

Czytelne oznakowanie skraca czas załadunku, zmniejsza ryzyko błędów obsługi i przyspiesza ponowny montaż na miejscu docelowym.

Symbole manipulacyjne

Na opakowaniu powinny znaleźć się standardowe piktogramy (zgodne z normą ISO 780), informujące o sposobie obchodzenia się z ładunkiem, m.in.:

• góra/dół (orientacja ładunku),
• chronić przed wilgocią,
• ostrożnie — kruche,
• miejsce zaczepienia zawiesi,
• środek ciężkości,
• zakaz toczenia / piętrzenia.

Dane techniczne ładunku

Na skrzyni warto umieścić: masę brutto, wymiary gabarytowe, punkty podnoszenia oraz numer pozycji odpowiadający liście pakowej. Wskazanie środka ciężkości jest krytyczne przy podnoszeniu dźwigiem lub wózkiem widłowym — nieprawidłowy chwyt może doprowadzić do przewrócenia ładunku.

Oznakowanie elementów do ponownego montażu

Przy demontażu każdą część, przewód i złącze należy oznaczyć etykietą odpowiadającą dokumentacji montażowej. Spójny system numeracji (np. zgodny ze schematem P&ID lub rozkładem mechanicznym) przyspiesza commissioning i ogranicza błędy podczas składania linii.

Zabezpieczenie elektroniki i szaf sterowniczych

Szafy sterownicze, sterowniki PLC i panele HMI są wyjątkowo wrażliwe na wilgoć i wstrząsy. Zaleca się:

• demontaż i osobne, wytłumione pakowanie najbardziej wrażliwych modułów,
• stosowanie woreczków pochłaniających wilgoć wewnątrz szaf,
• zabezpieczenie antystatyczne (worki ESD) dla płytek i komponentów elektronicznych,
• udokumentowanie konfiguracji okablowania przed rozłączeniem.

Mocowanie ładunku w środku transportu

Najlepiej zapakowana maszyna nie przetrwa transportu, jeśli zostanie źle zamocowana. Mocowanie powinno być zgodne z normą EN 12195 i uwzględniać siły działające podczas hamowania, przyspieszania i pokonywania zakrętów. Stosuje się pasy mocujące, maty antypoślizgowe, kliny i belki rozporowe. Dla ładunków ponadgabarytowych potrzebne są dedykowane naczepy niskopodwoziowe i indywidualny plan mocowania.

Dokumentacja, która chroni i przyspiesza

Profesjonalna relokacja zawsze powinna zawierać:

• listę pakową z numeracją wszystkich skrzyń i elementów,
• dokumentację fotograficzną stanu maszyny przed pakowaniem (dowód na wypadek reklamacji),
• instrukcje podnoszenia i mocowania,
• specyfikację mas i wymiarów dla przewoźnika,
• ewentualne wskaźniki wstrząsów i przechyłu (shock/tilt indicators) na cennych ładunkach.

Wskaźniki udaru i przechyłu to tani sposób na wykrycie nieprawidłowego obchodzenia się z ładunkiem podczas transportu — ich aktywacja jest jasnym sygnałem do dokładnej kontroli urządzenia przed uruchomieniem.

Najczęstsze błędy, których warto unikać

• Pakowanie brudnej lub wilgotnej maszyny — prowadzi do korozji w czasie tranzytu.
• Brak blokady elementów ruchomych — uszkodzenia łożysk i prowadnic.
• Pominięcie oznakowania środka ciężkości — ryzyko wypadku przy podnoszeniu.
• Improwizowane skrzynie bez kotwienia — przesuwanie się maszyny wewnątrz opakowania.
• Brak spójnej numeracji części — wydłużony i kosztowny ponowny montaż.

Podsumowanie

Profesjonalne pakowanie i oznakowanie maszyn to inwestycja, która zwraca się wielokrotnie — chroni przed uszkodzeniami transportowymi, skraca przestoje i przyspiesza ponowne uruchomienie produkcji. Klucz to traktowanie pakowania jako integralnej części całego procesu relokacji: od czystego demontażu, przez dobór materiałów i konstrukcji ochronnych, po czytelną dokumentację i prawidłowe mocowanie. Przy złożonych liniach produkcyjnych warto powierzyć to zadanie zespołowi z doświadczeniem inżynieryjnym, który zaplanuje cały proces zgodnie z obowiązującymi normami europejskimi.
