Sollevamento e Installazione di Cinque Autoclavi di Sterilizzazione
Ricevimento, trasporto interno e installazione di cinque nuove autoclavi di sterilizzazione da ~5 t ciascuna in un impianto a energia rinnovabile — eseguiti in sicurezza in un capannone con soli 20 cm di gioco tra il carico e il soffitto, dopo aver riprogettato un piano di trasporto che nell'originale era inattuabile.
In sintesi
Cliente
Riservato — produttore di biocarburanti
Settore
Energia rinnovabile / biocarburanti
Luogo
Germania
Servizio
Sollevamento pesante e installazione
5 autoclavi · ~5 t ciascuna · 7,25 m di lunghezza · 20 cm di gioco sotto il soffitto · 5 specialisti · 3 giorni
La sfida
Cinque autoclavi di grande formato dovevano essere scaricate dal rimorchio, movimentate attraverso l'impianto e posizionate sulle rispettive fondazioni all'interno di un capannone che non lasciava quasi margine di manovra — e il piano di consegna fornito non era semplicemente sicuro.
- Due ostacoli indipendenti: l'autoclave era troppo lunga per passare attraverso il portone, e all'interno del capannone l'altezza operativa del carrello elevatore (~4,60 m) lasciava solo 20 cm sotto il soffitto di 4,80 m.
- Apparecchiature nuove di fabbrica con tolleranza zero ai danni — qualsiasi contatto o deformazione sarebbe stato inaccettabile.
- Lavoro all'interno di un capannone ancora in costruzione e pienamente operativo, con cinque unità da posizionare con precisione sulle rispettive fondazioni.
Il nostro approccio
- 1
Sopralluogo e misurazione
Visita in loco con rilievo completo del portone, del soffitto, del rimorchio e dello sbraccio del montante del carrello elevatore; entrambi gli ostacoli sono stati documentati in un rapporto tecnico formale.
- 2
Progettazione e attrezzatura di sollevamento

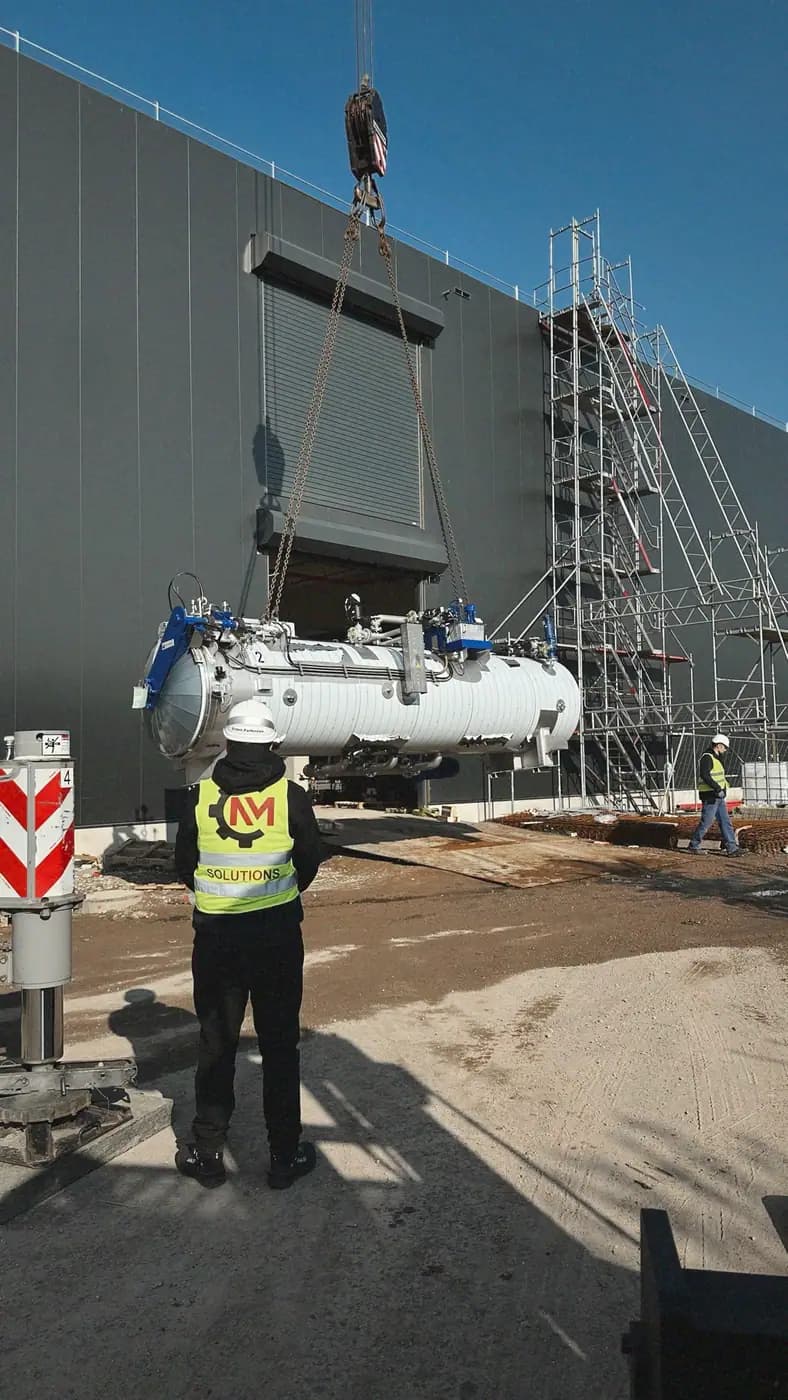

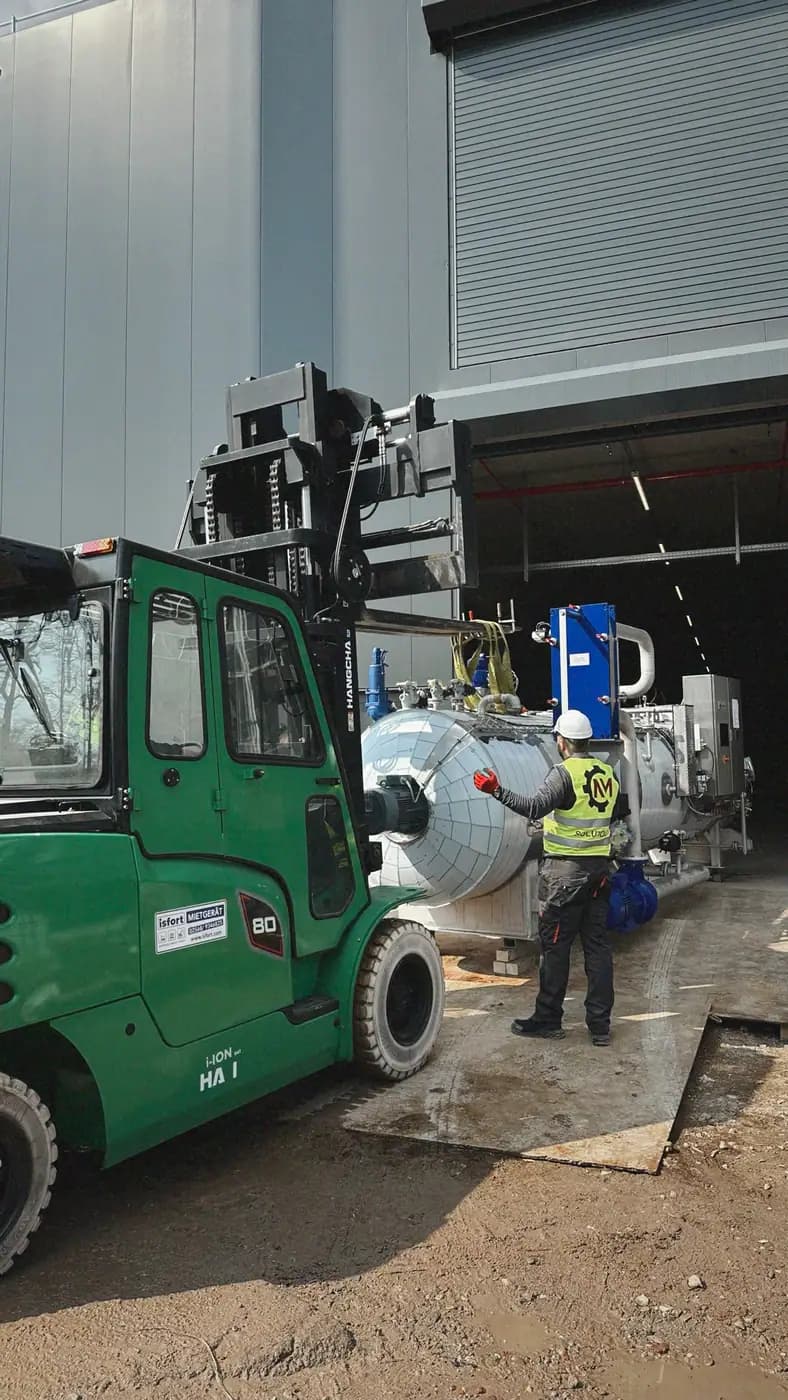

Un carrello elevatore da 7 t, una gru da 60 t e una trave bilanciatrice per distribuire il carico uniformemente lungo l'intera lunghezza di ciascuna autoclave, proteggendo il mantello da deformazioni.
- 3

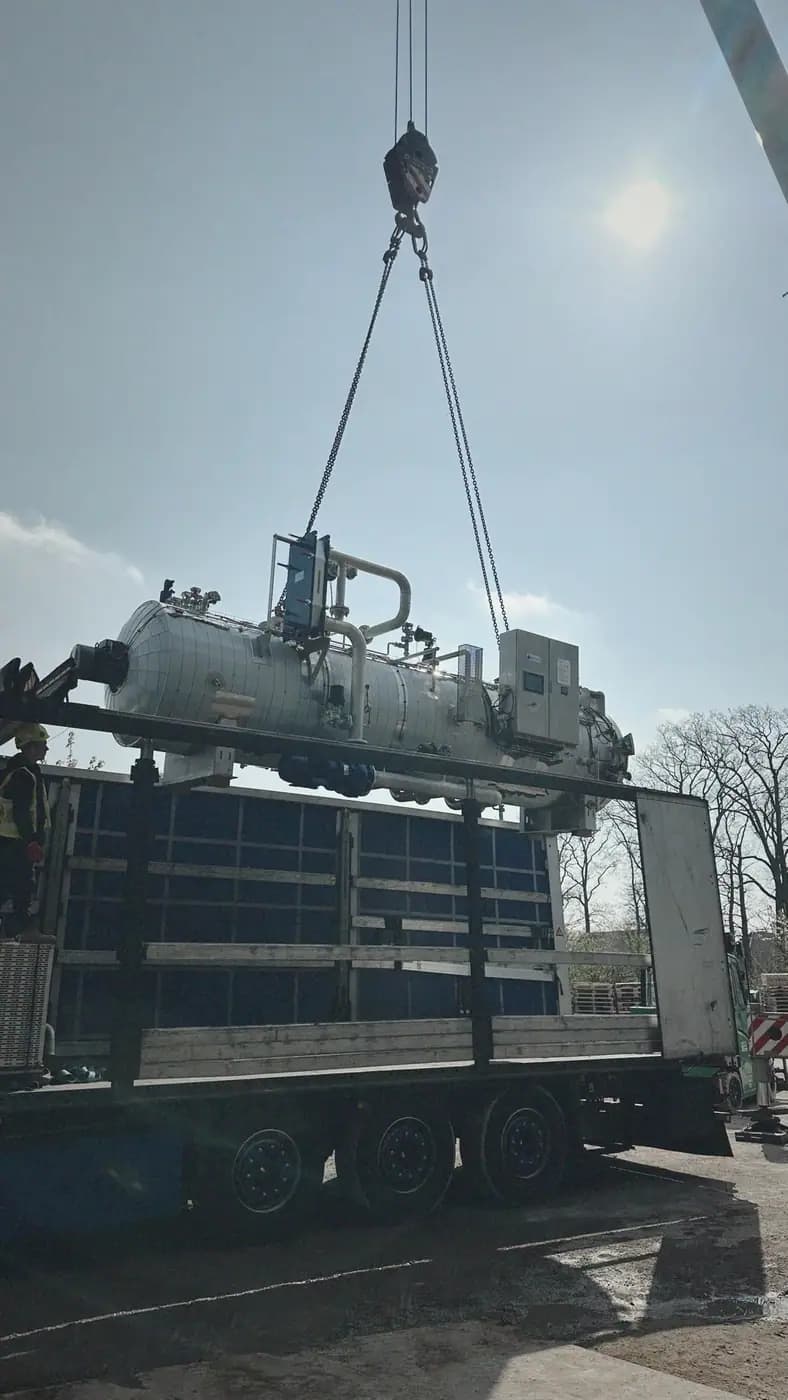

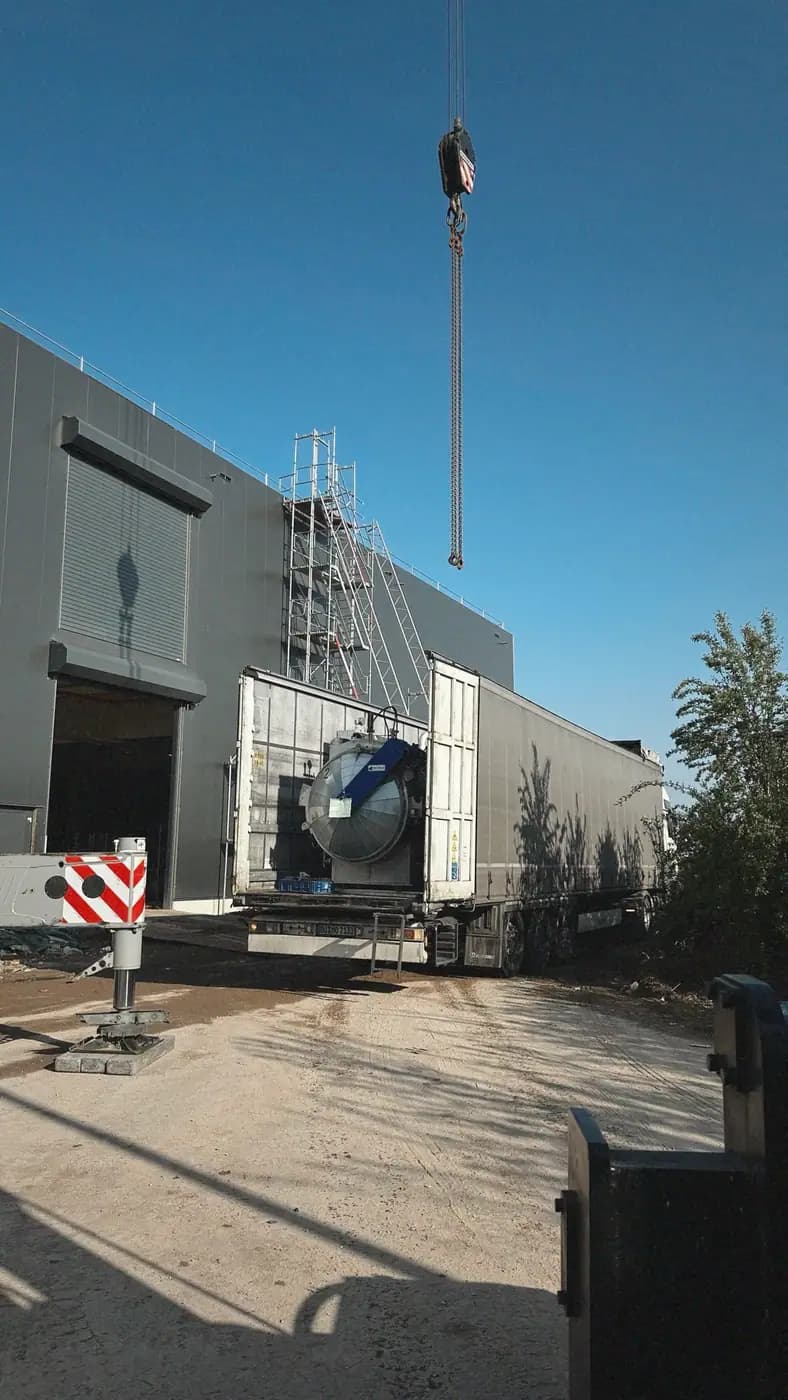

Scarico

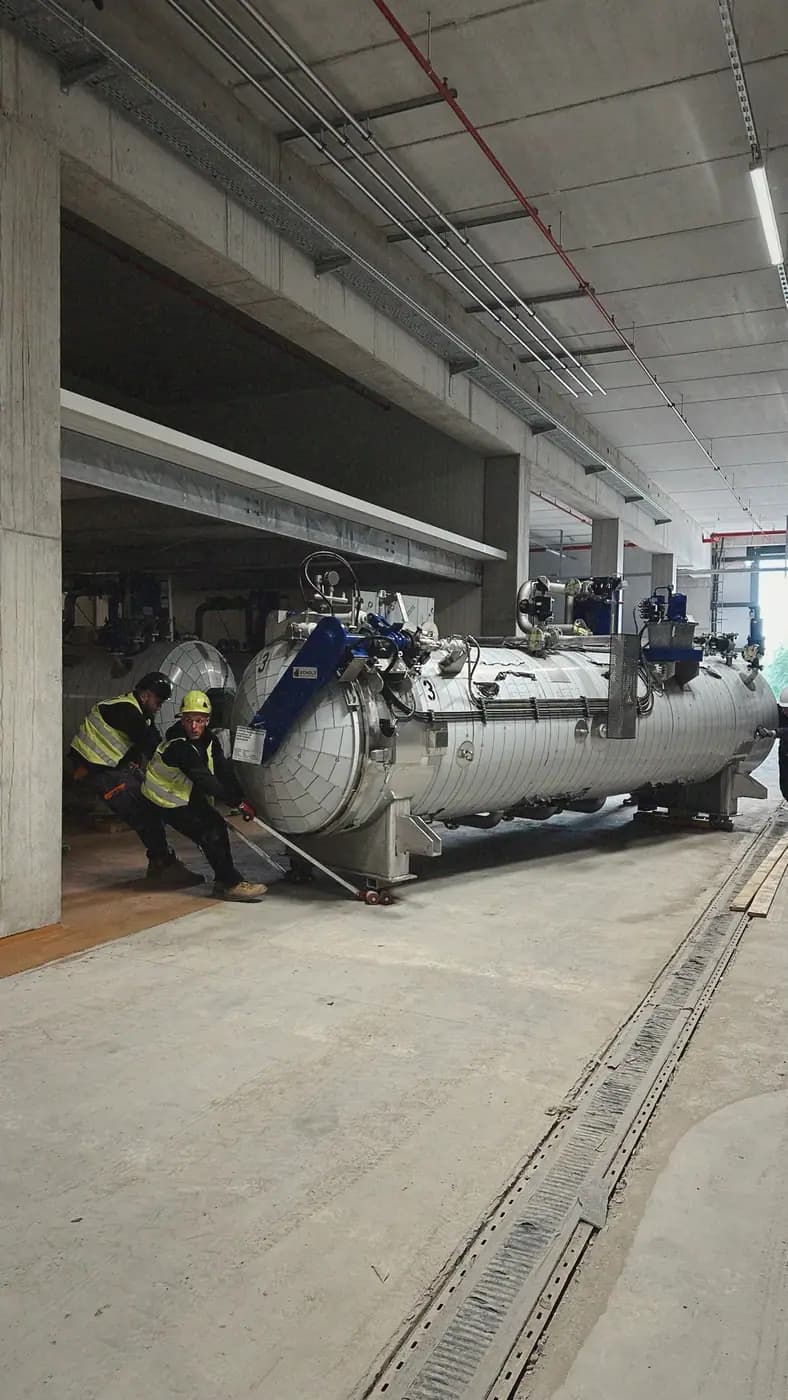

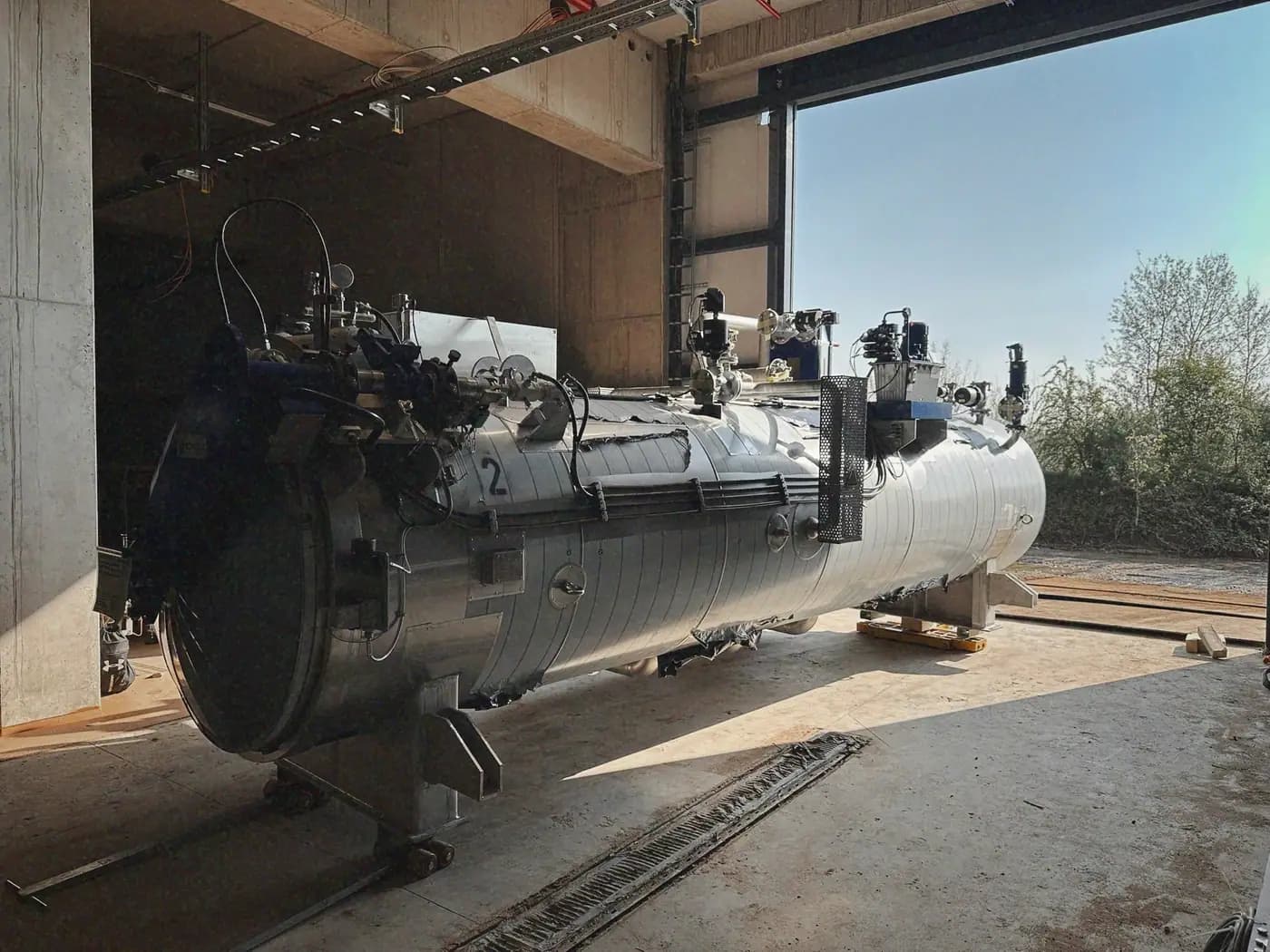

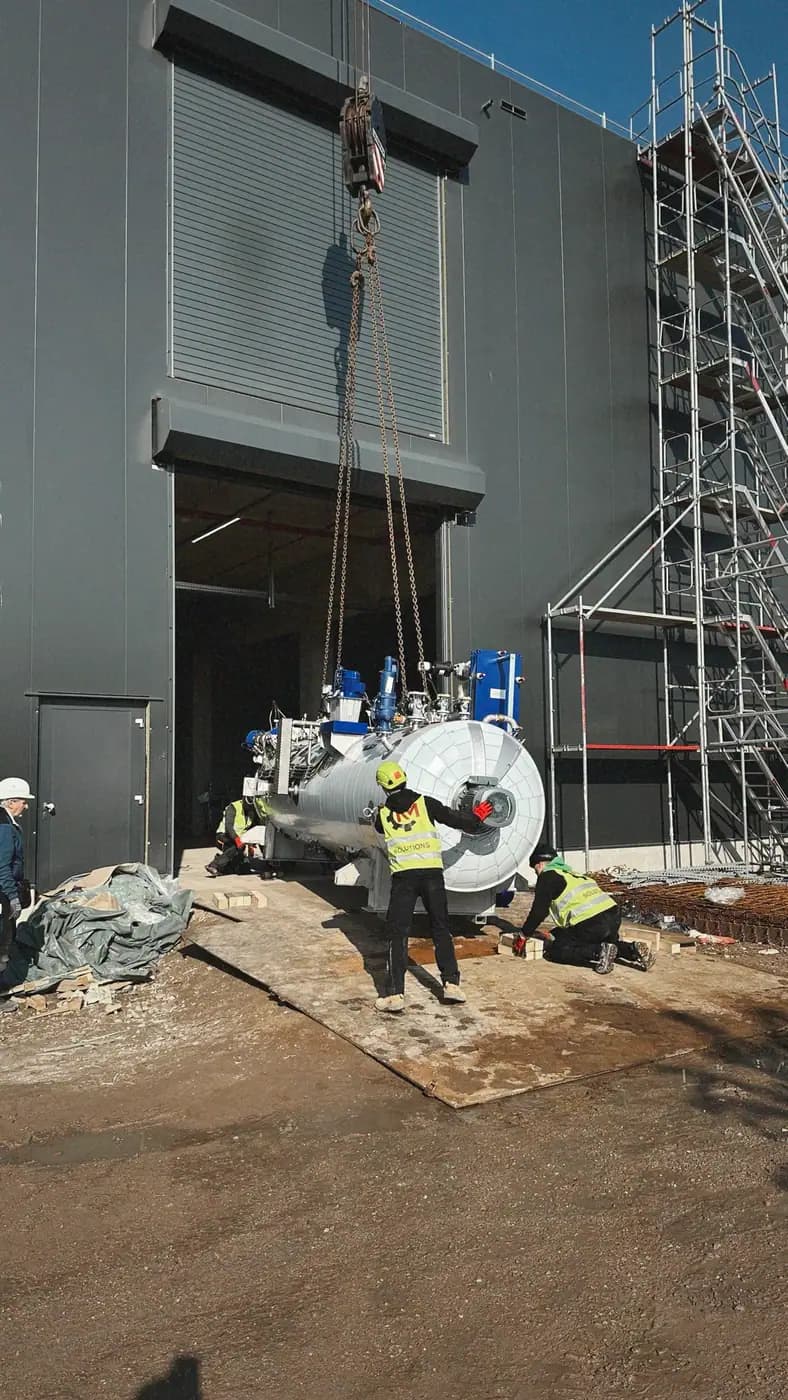

Il nostro piano di scarico e trasporto ha sostituito quello inattuabile: le unità sono state scaricate a bordo rimorchio, introdotte nel capannone su pattini di trasporto e fatte scorrere fino alla posizione finale.
- 4
Installazione

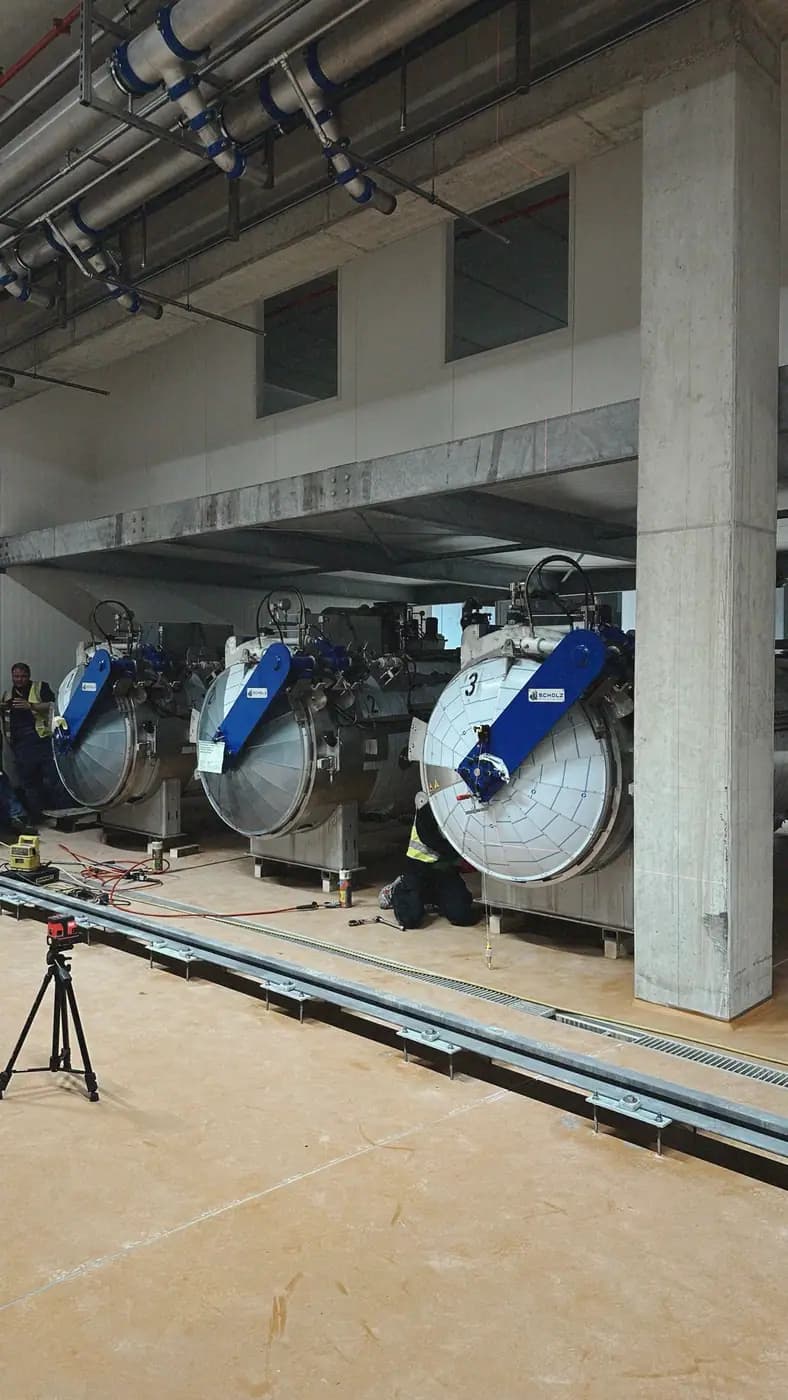

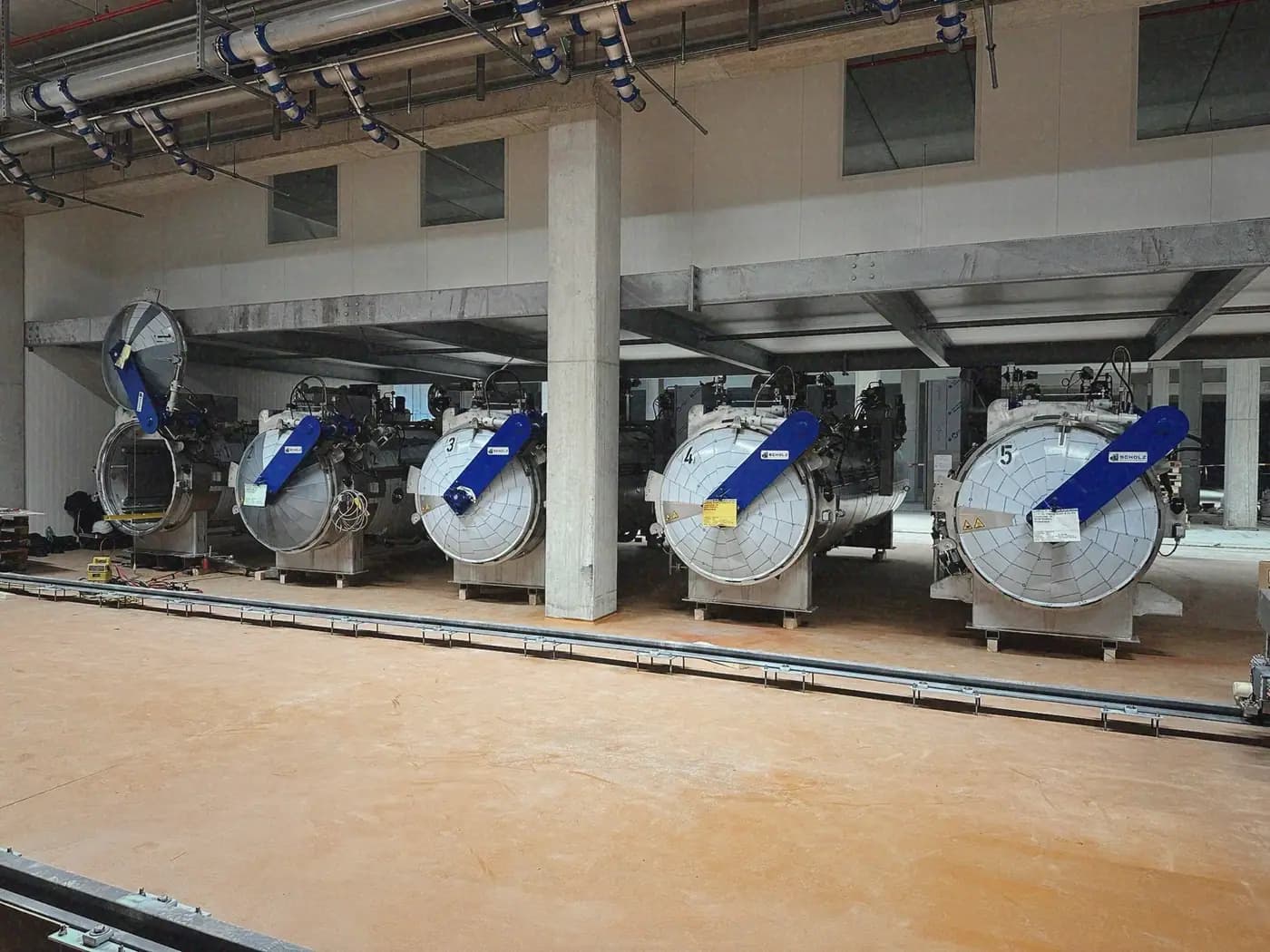

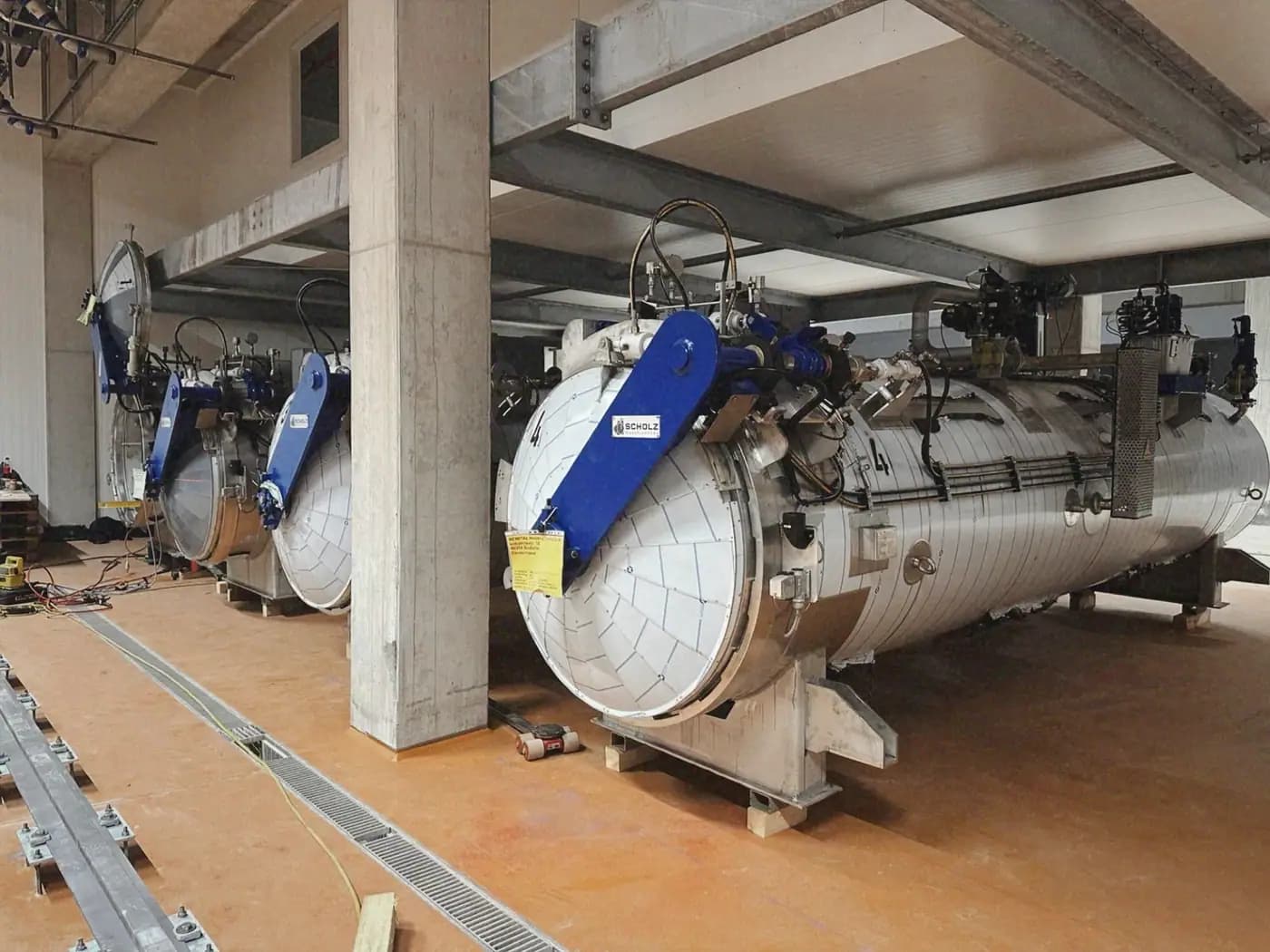

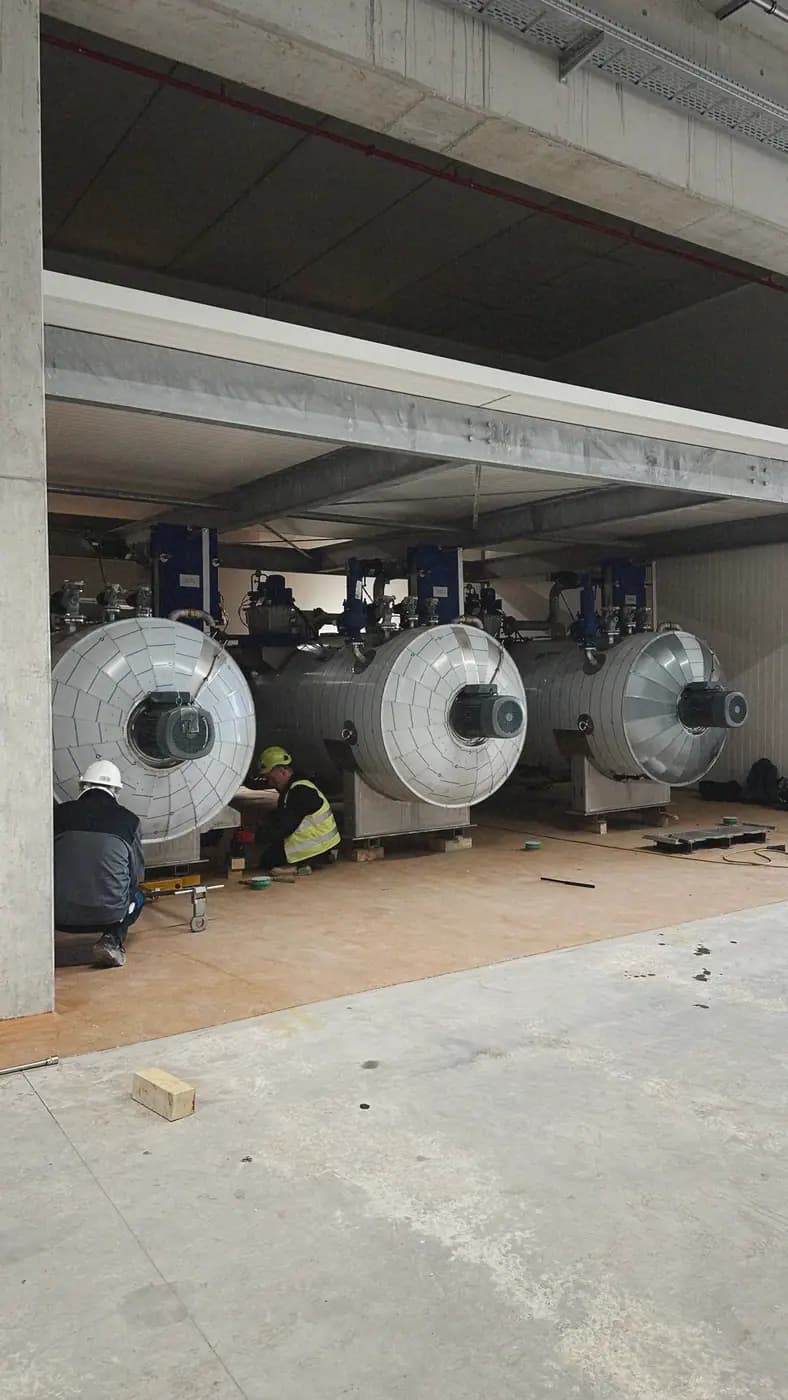

Posizionamento e messa in opera di tutte e cinque le autoclavi sulle rispettive fondazioni, livellate con livella laser.
- 5
Collaudo
Collaudo eseguito dai supervisori del cliente; NM Solutions ha curato lo scarico, il trasporto interno e l'installazione.
Cosa lo ha reso speciale
Un rapporto tecnico misurato che ha dimostrato l'impossibilità del piano originale e giustificato l'unico metodo sicuro. Abbiamo deliberatamente rinunciato a un sollevamento al limite a favore di un approccio controllato con trave bilanciatrice — scegliendo la via sicura rispetto a quella rapida.
Risultati
3 giorni
Durata
5 specialisti
Squadra
0 incidenti
Sicurezza
20 cm sotto il soffitto
Gioco disponibile
Tutte e cinque le autoclavi sono state ricevute, movimentate e installate con 20 cm di margine sotto il soffitto. Grazie a misurazioni accurate e a un'attrezzatura di sollevamento appropriata, abbiamo realizzato in sicurezza ciò che il piano originale rendeva impossibile — scongiurando qualsiasi rischio di caduta o danneggiamento di apparecchiature nuove di fabbrica.
