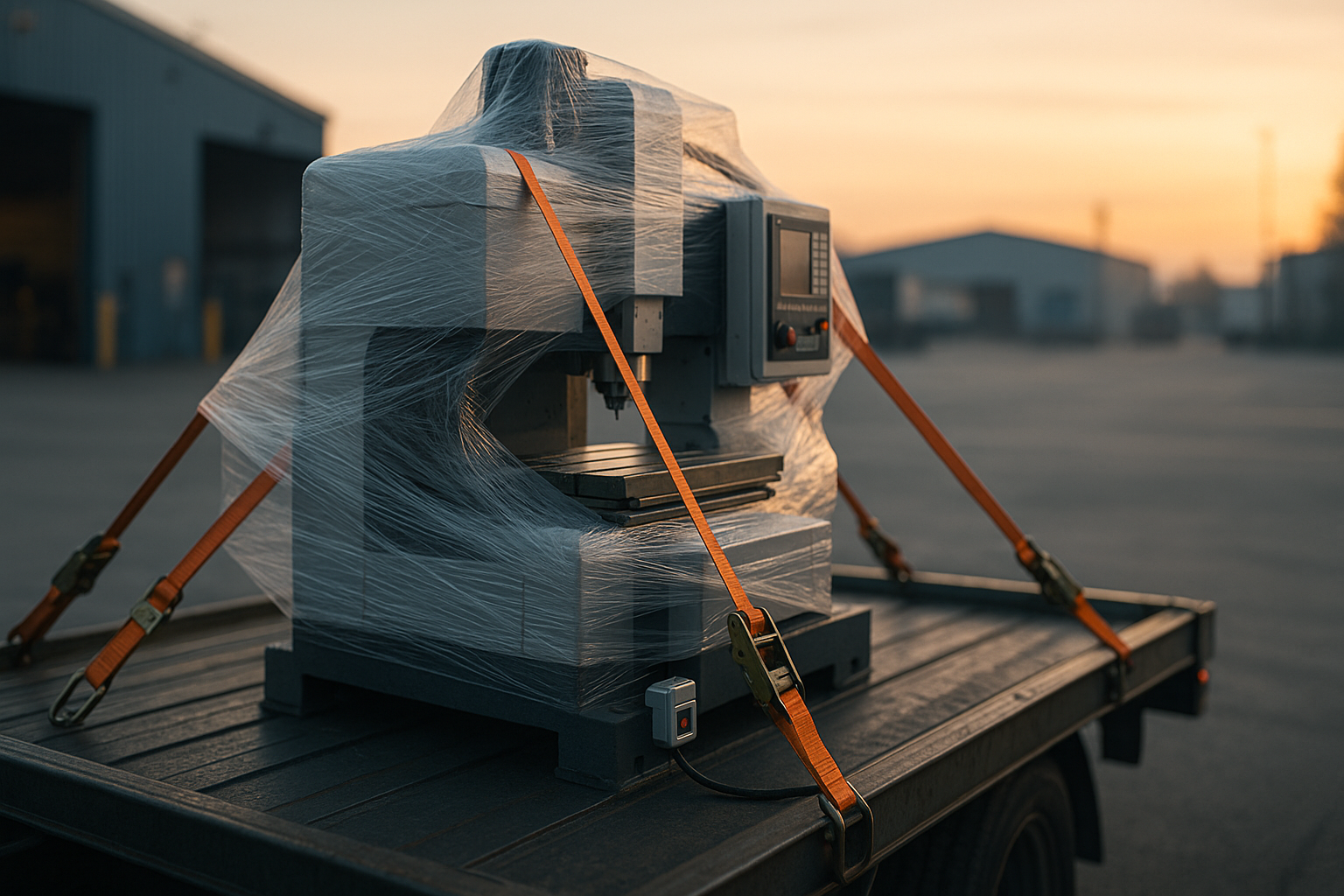

Erschütterungsschutz beim Maschinentransport: Sensoren & Praxis

Hochpräzise Maschinen reagieren empfindlich auf Stöße und Dauervibrationen. Ein einziger harter Schlag beim Verladen oder ein durchgehender Resonanzbereich auf der Autobahn kann Spindellager, Messsysteme oder Steuerungselektronik so verstellen, dass die Anlage am Zielort trotz fachgerechter Installation nicht mehr in Spezifikation läuft. Erschütterungsschutz ist deshalb kein Nice-to-have, sondern ein zentraler Bestandteil jeder seriösen Maschinenrelokation.

Dieser Leitfaden zeigt, wie Sie Transportbelastungen messen, begrenzen und dokumentieren – von der Auswahl der Sensoren bis zur richtigen Lagerung und Verzurrung auf dem Fahrzeug.

Warum Schock und Vibration getrennt betrachtet werden müssen

Im Transport wirken zwei unterschiedliche Belastungsarten, die unterschiedliche Schutzmaßnahmen erfordern:

• Schock (Stoß): Kurze, hohe Beschleunigungsspitzen – etwa beim Absetzen mit dem Kran, beim Anfahren über Bordsteinkanten oder bei abruptem Bremsen. Gemessen in g (Vielfache der Erdbeschleunigung).
• Vibration: Andauernde Schwingungen über breite Frequenzbereiche, verursacht durch Straßenoberfläche, Fahrwerk und Motor. Kritisch sind Resonanzen, bei denen Maschinenbauteile mitschwingen und sich aufschaukeln.

Eine Maschine kann einen einzelnen Stoß überstehen, aber an dauerhaft anliegender Vibration mit passender Eigenfrequenz Schaden nehmen – und umgekehrt. Beide Lastfälle gehören in die Planung.

Welche Maschinen besonders gefährdet sind

Nicht jedes Aggregat braucht denselben Aufwand. Besonders sensibel sind:

• CNC-Bearbeitungszentren, Schleif- und Messmaschinen mit Hochpräzisions-Spindeln
• Koordinatenmessgeräte (KMG) und optische Messsysteme
• Anlagen mit empfindlicher Sensorik, Glas- oder Keramikkomponenten
• Elektronikschränke, Frequenzumrichter und Steuerungen mit Steckverbindungen
• Roboter und Handhabungssysteme mit kalibrierten Achsen

Für diese Klassen lohnt sich der Messaufwand fast immer. Robuste mechanische Komponenten wie Pressen oder Gestelle vertragen mehr, sollten aber dennoch verzurrt und gegen Kippen gesichert sein.

Transportsensoren: Was sie leisten

Datenlogger und Indikatoren liefern den objektiven Nachweis darüber, welchen Belastungen die Maschine unterwegs ausgesetzt war. Drei Gerätetypen sind üblich:

Mechanische Schock-Indikatoren

Einmalig auslösende Aufkleber oder Röhrchen, die bei Überschreiten eines Grenzwerts (z. B. 25 g, 50 g, 75 g) ihre Farbe ändern. Günstig, sofort sichtbar, aber ohne Zeit- und Richtungsinformation. Ideal als gut sichtbares Warnsignal direkt an der Maschine, das auch das Verladepersonal zur Vorsicht mahnt.

Elektronische Schock-Datenlogger

Erfassen Beschleunigung in drei Achsen über die gesamte Reise mit Zeitstempel. Sie zeigen nicht nur, dass ein Grenzwert überschritten wurde, sondern auch wann und wie stark – wertvoll, um die Ursache (Verladen vs. Fahrt) zu bestimmen.

Kombinierte Schock-, Vibrations- und Klimalogger

Erfassen zusätzlich Vibrationsspektren, Temperatur und Luftfeuchte. Für hochwertige Anlagen sinnvoll, da Kondensation in Elektronik genauso schädlich sein kann wie ein Stoß.

Praxistipp: Den Logger fest und kraftschlüssig am Maschinenrahmen montieren, nicht an einer Verkleidung oder Folie. Die Messung soll die Belastung der Struktur abbilden, nicht das Schwingen eines losen Blechs.

Grenzwerte definieren – bevor es losgeht

Die Sensoren sind nur so gut wie die festgelegten Schwellen. Die Grundlage liefert idealerweise der Maschinenhersteller:

• Maximal zulässige Beschleunigung beim Heben und Transport
• Zulässige Frequenzbereiche bzw. kritische Eigenfrequenzen
• Hinweise zu Transportsicherungen, Achsklemmen und Transportstellungen

Liegen keine Herstellerangaben vor, orientiert man sich an Erfahrungswerten der jeweiligen Maschinenklasse und legt konservative Grenzwerte fest. Wichtig: Die vereinbarten Werte gehören schriftlich in den Transportauftrag – inklusive Vorgehen, falls ein Grenzwert überschritten wird (Inspektion, Neukalibrierung, Freigabe).

Mechanischer Schutz: Dämpfen, entkoppeln, fixieren

Sensoren messen – schützen tut die Mechanik. Die wirksamsten Maßnahmen:

• Transportsicherungen einsetzen: Spindeln, Achsen und bewegliche Massen mit den vorgesehenen Klemmen oder Hilfsverstrebungen fixieren, damit sie nicht frei schwingen.
• Schwingungsentkopplung: Bei sehr empfindlichen Anlagen Dämpfungselemente, Luftpolster oder Federsysteme zwischen Maschine und Ladefläche einsetzen, um Resonanzen zu unterdrücken.
• Lastverteilung: Schwerpunkt mittig über der Fahrzeugachse platzieren; punktuelle Lasten auf lastverteilende Unterlagen bringen.
• Kraftschlüssige Verzurrung: Form- und Kraftschluss kombinieren, damit die Maschine sich auch bei Bremsmanövern nicht verschiebt. Zurrmittel an dafür vorgesehenen Anschlagpunkten, nie an Verkleidungen.
• Luftgefederte Fahrzeuge: Für besonders sensible Transporte deutlich schonender als Blattfederung.

Die passende Verpackung – stoßabsorbierende Polsterung, Klimaschutzfolie mit Trockenmittel und stabile Transportgestelle – ergänzt diese Maßnahmen. Empfindliche Elektronik gehört möglichst getrennt verpackt und gegen Feuchte geschützt.

Ablauf in der Praxis

Ein durchdachter Erschütterungsschutz folgt einer klaren Reihenfolge:

1. Risikobewertung: Maschinenklasse, kritische Komponenten und Empfindlichkeit einschätzen; Herstellerangaben sichten.
2. Grenzwerte & Dokumentation festlegen: Schwellen, Messpunkte und Eskalationsweg vereinbaren.
3. Transportsicherungen montieren: Achsen klemmen, bewegliche Teile fixieren, Maschine in Transportstellung bringen.
4. Sensoren anbringen & aktivieren: Schock-Indikatoren sichtbar, Datenlogger am Rahmen; Startzeit protokollieren.
5. Verladen & Sichern: Schonendes Kranen, lastverteilte Lagerung, kraftschlüssige Verzurrung.
6. Transport überwachen: Bei Mehrtagestouren Zwischenkontrollen der Sicherung und ggf. der Indikatoren.
7. Ankunft & Auswertung: Indikatoren prüfen, Logger auslesen, mit den Grenzwerten abgleichen.
8. Freigabe oder Maßnahme: Bei Überschreitung gezielte Inspektion und Neukalibrierung vor der Inbetriebnahme.

Was die Daten für die Inbetriebnahme bedeuten

Die Messdaten sind die Brücke zwischen Transport und Wiederinbetriebnahme. Wurden keine Grenzwerte überschritten, kann die Ausrichtung und Kalibrierung am Zielort routinemäßig erfolgen. Zeigt ein Logger dagegen einen Stoß über der Schwelle, lässt sich gezielt prüfen, welche Komponente betroffen sein könnte – das spart Zeit gegenüber einer blinden Komplettprüfung und verhindert, dass eine verstellte Maschine in Produktion geht.

Die Auswertung gehört dokumentiert: Sie ist Bestandteil der Übergabe, dient als Nachweis gegenüber Versicherung und Hersteller und schafft Klarheit über Verantwortlichkeiten.

Häufige Fehler vermeiden

• Sensoren erst nach dem Verladen aktivieren – der kritische Krannvorgang bleibt dann unerfasst.
• Logger an Verkleidungen statt am Rahmen montieren – die Werte sind dann nicht aussagekräftig.
• Transportsicherungen vergessen und auf Verpackung allein vertrauen.
• Grenzwerte ohne Herstellerbezug raten und im Zweifel zu hoch ansetzen.
• Daten nach Ankunft nicht auswerten – die Sensoren wären dann nutzlose Kosten.

Fazit

Erschütterungsschutz verbindet Messtechnik und Mechanik: Sensoren liefern den objektiven Nachweis, Transportsicherungen, Dämpfung und korrekte Verzurrung verhindern den Schaden im Vorfeld. Wer Grenzwerte vorab definiert, sensible Komponenten gezielt fixiert und die Daten nach Ankunft konsequent auswertet, vermeidet teure Überraschungen bei der Wiederinbetriebnahme – und kann den schadensfreien Transport belastbar dokumentieren. Bei wertvollen Präzisionsmaschinen amortisiert sich dieser Aufwand schon durch einen einzigen verhinderten Kalibrieraufwand.
